车载电缆
EN 50382 高温电缆
FIREROL FRL-HT-6SURI
3.6/6 kV - EN50382-2高温单芯无护套绝缘加强型电缆

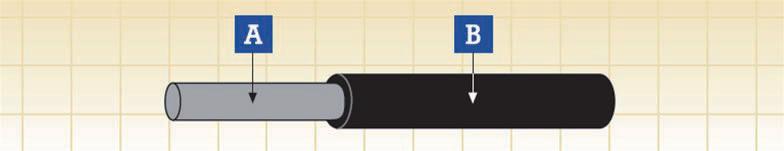

A：导体 B：绝缘
电缆结构：
导体符合HD 383 (IEC 60228) class 6标准的超柔软镀锡退火铜丝
绝缘符合EN 50382-1 标准的硅橡胶(EI 112)
电气及机械性能：
电压 3.6/6 kV
导体最高额定温度120℃ /150℃ ( 固定安装)
允许最低环境温度-25℃ /-40℃ ( 固定安装)
最小弯曲半径3 倍最大外径 (D<12mm);4 倍最大外径 (D>12mm)
化学及环境特性：
EN 60684-2无氟
EN 50305; EN 60811-2-1耐油及防燃料
EN 50305防臭氧
车载系统应用的防火性能：
EN 50306-2危险等级 HL1, HL2/HL3
DIN 5510-2安全等级1/2/3/4
BS 6853 室内应用1a, 1b, II; 室外应用1a, 1b, II
NF F 16-101FO
EN45545-2 R15室内/ R16 室外 HL1, HL2, HL3
基本防火性能：
EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度& 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853毒性指数测试
NFF 16101; NFF 63808; BS6853烟指数测试
EN45545-2 材料和零部件的防火性能要求R15 / R16
FRL-HT-6SURI 3.6/6 kV：
| 导体截面积 | 导体直径 (a) | 最小平均绝缘厚度 | 线缆外径 | 重量 | 最大导体直流阻抗 | 最小绝缘阻抗 | |||
|---|---|---|---|---|---|---|---|---|---|
| 镀锡铜 | 退火铜 | ||||||||
| 最小 | 最大 | 20℃ | 20℃ | 20℃ | 150℃ | ||||
| mm2 | mm | mm | mm | mm | kg/km | Ω/km | Ω/km | MΩxkm | MΩxkm |
| 50 | 9.2 | 3 | 15.2 | 17.8 | 560 | 0.393 | 0.386 | 340 | 0.7 |
| 70 | 11 | 3 | 16.9 | 19.8 | 770 | 0.277 | 0.272 | 300 | 0.6 |
| 95 | 12.5 | 3 | 18.3 | 21.4 | 970 | 0.21 | 0.206 | 270 | 0.55 |
| 120 | 14.2 | 3.1 | 20.1 | 23.5 | 1200 | 0.164 | 0.161 | 250 | 0.5 |
| 150 | 15.8 | 3.1 | 21.6 | 25.3 | 1480 | 0.132 | 0.129 | 220 | 0.45 |
| 185 | 17.5 | 3.2 | 23.4 | 27.4 | 1800 | 0.108 | 0.106 | 210 | 0.4 |
(a) = 仅供参考
