车载电缆
EN 50306 薄壁仪表及控制电缆
FIREROL FRL-TW-05M-OS
300/500 V - EN50306-3 薄壁多芯总屏蔽电缆

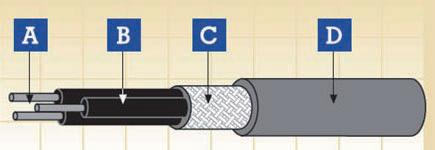

A：导体 B：绝缘 C：屏蔽 D：护套
应用：
在铁路运输机车的内部或外部安装时用作信号和控制电缆，在这种环境下空间和重量是需要考虑的很重要因素。用于有线电视吊带，开关
和控制面板，驾驶台等。
电缆结构：
导体符合EN 50306-2 标准的镀锡退火铜丝
绝缘符合低烟无卤(LSZH) 特殊化合物
总屏蔽镀锡退火铜丝
外护套低烟无卤(LSZH) 特殊化合物 (S1 & S2)
电气及机械性能：
| 电压 | 300/500 V |
|---|---|
| 导体最高额定温度 | 90℃ /105℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 | 10 倍最大外径 |
化学及环境特性：
| EN 60684-2 | 无氟 |
|---|---|
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能：
| EN 50306-2 | 危险等级 HL1, HL2/HL3 |
|---|---|
| DIN 5510-2 | 安全等级1/2/3/4 |
| BS 6853 | 室内应用1a, 1b, II; 室外应用1a, 1b, II |
| NF F 16-101 | FO |
| EN45545-2 | R15室内/ R16 室外 HL1, HL2, HL3 |
基本防火性能：
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
|---|---|
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度& 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
| EN45545-2 | 材料和零部件的防火性能要求R15 / R16 |
FRL-TW-05M-OS 300/500 V：
| 芯数x导体截面积 | 最小平均护套厚度 | 线缆外径 | 重量 | |
|---|---|---|---|---|
| 最小 | 最大 | |||
| nxmm2 | mm | mm | mm | kg/km |
| 2x0.5 | 0.2 | 3.5 | 4.3 | 28 |
| 3x0.5 | 0.2 | 3.7 | 4.5 | 35 |
| 4x0.5 | 0.2 | 4 | 5 | 40 |
| 2x0.75 | 0.2 | 3.9 | 4.7 | 35 |
| 3x0.75 | 0.2 | 4 | 5 | 40 |
| 4x0.75 | 0.2 | 4.5 | 5.5 | 60 |
| 2x1 | 0.2 | 4.2 | 5.2 | 40 |
| 3x1 | 0.2 | 4.5 | 5.5 | 55 |
| 4x1 | 0.2 | 5 | 6 | 70 |
| 2x1.5 | 0.2 | 5.1 | 6.1 | 60 |
| 3x1.5 | 0.2 | 5.4 | 6.4 | 80 |
| 4x1.5 | 0.2 | 6 | 7 | 100 |
| 2x2.5 | 0.2 | 6.4 | 7.4 | 90 |
| 3x2.5 | 0.2 | 6.8 | 7.8 | 120 |
| 4x2.5 | 0.2 | 7.5 | 8.5 | 140 |
