电话线
ADSL连接电缆
应用
该电缆适用于ADSL传输系统。 该电缆传输速率可达10MHz,有较小的电缆直径和易剥除的护套。
标准
• IEC 61156-1 Part 1
• ANSI/ICEA S-80-576

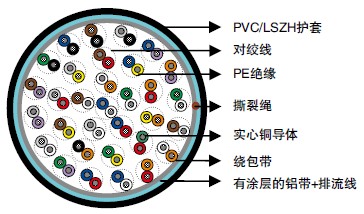

结构
• 导体:0.4mm实心退火裸铜,遵照ASTM B-3/IEC 60228 Class 1标准。
• 绝缘:ASTM D 1248/IEC 60708实心聚乙烯。
• 绞对:对绞线
• 成缆方式:层绞式
• 缆心绕包:一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽:铝聚酯带和镀锡铜编织屏蔽。
• 护套:PVC或LSZH
• 撕裂绳:撕裂绳可帮助剥离护套。
电气性能
线对数量 |
|
24 |
32 |
64 |
72 |
96 |
128 |
---|---|---|---|---|---|---|---|
最大导体电阻 @20℃ |
?/km |
143 |
143 |
143 |
143 |
143 |
143 |
最小绝缘电阻@500V DC |
M?.km |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
最大互电容 @800Hz |
nF/km |
80 |
80 |
80 |
80 |
80 |
80 |
最大电容不平衡 线对之间 |
pF/500m |
250 |
250 |
250 |
250 |
250 |
250 |
阻抗 |
? |
120 |
120 |
105 |
105 |
100 |
105 |
最大平均衰减@1MHz |
dB/km |
32 |
32 |
32 |
32 |
32 |
32 |
最大平均衰减@10MHz |
dB/km |
110 |
110 |
110 |
110 |
110 |
110 |
最小近端串扰 线对之间 @1MHz |
dB |
55 |
55 |
55 |
55 |
55 |
55 |
最小近端串扰 线对之间 @10MHz |
dB |
40 |
40 |
40 |
40 |
40 |
40 |
介电强度 1min |
V DC |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
机械和热性能
操作温度范围(静态):-30℃ – +70℃
安装温度范围(动态):-20℃ – +50℃
最小弯曲半径:10 x 外径
色码
遵照ANSI/ICEA S-80-576标准色码,详见色码表。
尺寸和重量
电缆代码 | 线对数量 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
---|---|---|---|---|---|
TP576-2Y(St)Y-24P04-ADSL |
24 / 3X4Q |
0.2 |
0.9 |
11.0 |
139 |
TP576-2Y(St)Y-32P04-ADSL |
32 / 4X4Q |
0.2 |
0.9 |
12.0 |
180 |
TP576-2Y(St)Y-64P04-ADSL |
64 |
0.15 |
1.0 |
15.0 |
300 |
TP576-2Y(St)Y-72P04-ADSL |
72 |
0.15 |
1.0 |
16.0 |
330 |
TP576-2Y(St)Y-96P04-ADSL |
96 |
0.15 |
1.1 |
19.5 |
450 |
TP576-2Y(St)Y-128P04-ADSL |
128 |
0.15 |
1.2 |
20.0 |
528 |
