Câbles composites

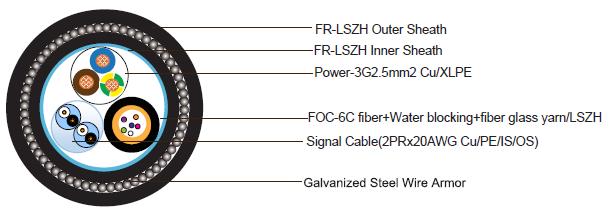

Câble composite blindé : (Câble électrique 3G2,5 + Câble de signal 2PR + FO 6C) / FRLSZH / SWA / FRLSZH Référence : 3G2,5+2PR+FOC-HSWAH

RG59 Composite Cable

Câble électrique 3G2,5 mm²

Conducteur : Fil de cuivre tressé de 2,5 mm²

Fils tressés : 7/0,68 mm

Isolation : XLPE sans halogène. Épaisseur nominale de 0,7 mm, diamètre de 3,55 mm

Couleur de l'isolation : Bleu, Brun, Vert/Jaune pour la paire de masse

Câble de signal à paires tordues

Conducteur : Conducteur en cuivre massif 20AWG = 1/0,81 mm conformément à la classe 1 de la norme IEC

60228

Isolation : XLPE, diamètre nominal de 1,6 ± 0,2 mm

Écran individuel : Écran individuel en aluminium avec fil de drainage en cuivre étamé, couverture > 10%

Écran général : Écran général en aluminium, côté aluminium en contact avec le fil de drainage en cuivre étamé

Gaine : Sans gaine

Câble à fibres optiques 6C, monocouche

Nombre de fibres dans le tube libre : Fibres 9/125 µm répondant ou dépassant les exigences de l'ITU-T G.652

Tube libre : Câble à tube libre central contenant un tube avec 6 fibres monocouches, remplies de gel thixotrope

à base d'eau bloquant l'eau.

Membre de renfort : Yarn de verre à base d'eau bloquant la fibre

Gaine : FR-LSZH. Diamètre total de 6 ± 1,5 mm

Filler	PE or PP material
Binder	Wrapping tape
Inner Sheath	FR-LSZH, thickness 1.2mm nominal
Armour	Galvanized steel wire armour, diameter of steel-1.25mm
Outer Sheath	FR-LSZH, thickness 1.6mm, nominal outer diameter 23士3mm
Sheath color	Black,approx. weight 319kg/km

Câble électrique

Résistance électrique : < 7,41 ohm/km

Résistance d'isolation : > 1000 MOhm·km

Tension nominale : 0,6/1 kV

Tension de test : 3500 V

Câble de signal à 2 paires

Résistance du conducteur : < 35,8 ohm/km

Résistance d'isolation : > 1000 MOhm·km

Tension opérationnelle : 150/250 V

Tension de test : 1500 V/5 min.

Rayon de courbure minimal pendant l'installation (état mobile) : 12 x Diamètre total

Rayon de courbure minimal en service (état fixe) : 9 x Diamètre total

The Single-mode fibers meet the ITU G.65D specification, as listed below:

Parameter		Standard Single Mode Fiber per ITU-T G.652D	Non-zero Dispersion Shifted fiber per ITU-T G.655	Non-zero Dispersion Shifted fiber per ITU-T G.656	Units
Fiber Code		9	8	7
Attenuation, Loose Tube Cables		Standard	Metro Area	Long Haul
	@1310nm	::0.35	-	-	dB/km
	@1550nm	::0.22	::0.22	::0.22	dB/km
	@1625nm	::0.26	::0.26	::0.26	dB/km
Attenuation, Tight Buffer or Semi-Tight Cables
	@1310nm	::0.38	-		dB/km
	@1550nm	::0.28	-		dB/km

Chromatic Dispersion	between 1260 and 1360nm (O Band)	::3.5	NA-	-	ps/(nm*km)
	between 1460 and 1530nm (S Band)	-	-	2.0-7.0	ps/(nm*km)
	between 1530 and 1565nm (C Band)	::18	1.0-10.0	7.0-10.0	ps/(nm*km)
	between 1565 and 1625nm (L Band)	::22	7.0-12.0	10.0-14.0	ps/(nm*km)
Zero Dispersion Wavelength		1310±11	::1520	::1420	nm
Zero Dispersion Slope		0.093	0.093	0.093	ps/(nm2.km)
Point Discontinuity at 1300nm& 1550nm		0.1	0.1	0.1	dB
Mode Field Diameter	@1300nm	9.3±0.5	-		um
	@1550nm	10.4±0.8	8.5±0.6	9.0±0.5	um
Cable Cut-off Wavelength		::1260	::1450	::1310	nm
PMD (Individual fiber)		::0.2	::0.2	::0.2	ps/km 1/2
Cladding Diameter		125±1	125±1	125±1	um

Parameter	Standard Single Mode Fiber per ITU-T G.652D	Non-zero Dispersion Shifted fiber per ITU-T G.655	Non-zero Dispersion Shifted fiber per ITU-T G.656	Units
Core/Cladding Concentricity Error	::0.5	::0.5	::0.6	um
Cladding Non-Circularity	::1.0	::1.0	::1.0	%
Coating Non-Circularity	::6.0	::6.0	::6.0	%
Primary Coating Diameter	245±10	245±10	245±10	um
Proof-Test Level	100 (0.7)	100 (0.7)	100 (0.7)	Kpsi/GN/m2
Fatigue Coefficient	220	220	220
Temperature Dependence between 0°C ~ +70°C @ 1310 & 1550nm	0.1	0.1	0.1	Db/km

Résistance à l'huile	IEC 60332-1
Résistance au feu	IEC 60332-3-24
Sans halogène	IEC 60754-1
Non émission de gaz corrosifs	IEC 60754-2
Émission minimale de fumée	IEC 61034-1,2
Norme de conception	IEC 60079-14; RoHS 3 2015/863/EU ; EN 50288-7
