Câbles composites

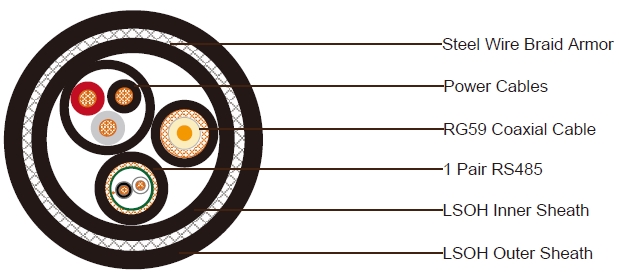

1x RG59 + 3x Câble d'alimentation + 1x2x24AWG RS485 SWB LSZH Sheathed Composite Cable
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x Câble coaxial RG59 de 75 Ohms
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 85%
Gaine : Gaine en PVC. Diamètre extérieur nominal de 6,2 mm
Couleur de la gaine : Noir
1 Paire RS485 de 24AWG
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PE. Épaisseur 0,6 mm
Couleur de l'isolation : Noir et blanc
Écran 1 : Ruban en aluminium polyester avec fil de drainage en cuivre tressé tinné de 24 AWG
Écran 2 : Tresse en cuivre tinné
Gaine : Gaine en PVC. Diamètre extérieur nominal de 6,0 mm
Couleur de la gaine : Noir
3x2,5 mm² Câble d'alimentation
Conducteur : Fil en cuivre tressé tinné de 2,5 mm²
Isolation : XLPE. Épaisseur 0,7 mm
Gaine : Composé LSZH. Diamètre nominal de 11,0 mm
Assemblage des éléments
Doublure intérieure : LSZH noir, épaisseur 1,0 mm
Armure : Tresse en fil d'acier, couverture 85%
Gaine extérieure : LSZH, épaisseur 1,8 mm, diamètre extérieur nominal de 25,0 mm
Couleur de la gaine : Noir
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation nominale : 8,2 dB/100 m @ 50 MHz
RS485
Impédance nominale : 120 ± 10 Ω
Résistance DC du conducteur nominale à 20°C : 78,7 Ω/km
Atténuation nominale : 1 MHz 2,3 dB/100 m
Câble d'alimentation
Résistance électrique : 7,56 Ω/km
Performance au feu
Propagation de la flamme : IEC60332-1
Capacité faible fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
