Câbles composites
Câble composite Cat5e + 3x2,5 mm² blindé en tresse d'acier galvanisé, gaine LSZH, résistant au feu et à la boue

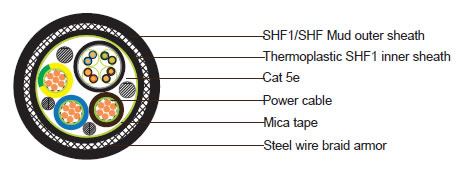

Construction:
CAT5E 4x2x24AWG
- Conducteur : Conducteur en cuivre massif
Isolation : Polyéthylène / Caoutchouc silicone
Barrière ignifuge : Ruban de mica
Gaine : Gaine FRLSZH. Diamètre extérieur nominal de 9,5 mm
Couleur de la gaine : Noir
Câble électrique 3x2,5 mm²
Conducteur : Fil de cuivre tressé étamé de 2,5 mm²
Barrière ignifuge : Ruban de mica
Isolation : XLPE. Diamètre extérieur nominal de 5,0 mm
Couleur de l'isolation : Bleu, Brun et Vert/Jaune
Assemblage des éléments
Gaine intérieure : Matériau en PE ou PP
Barrière ignifuge : Ruban de mica
Gaine intérieure : Thermoplastique SHF1, noir, épaisseur de 1,0 mm
Armure : Tresse en acier galvanisé, couverture de 95%
Gaine extérieure : SHF1/SHF Boue, épaisseur de 1,5 mm, diamètre extérieur nominal de 23,0 ± 1,5 mm
Couleur de la gaine : Noir

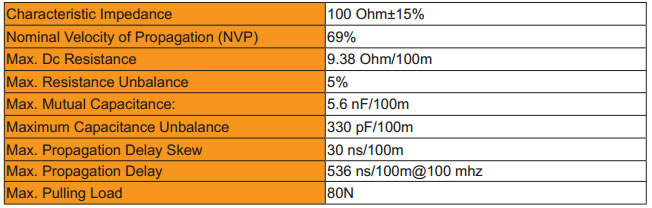

Propriétés électriques et physiques à 20°C :

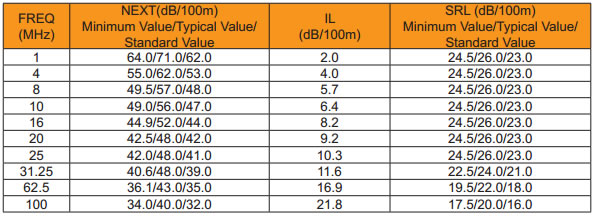

Cat5e
Câble électrique
Résistance électrique : 12,1 ohm/km
Résistance d'isolation : ≥ 5500 MOhm·km
Assemblage des éléments :
Rayon de courbure minimal : 420 mm
Température de fonctionnement : -30°C / +80°C
Performance au feu :
Faible production de fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Propagation des flammes : IEC60332
Résistance au feu : IEC60331
Résistance à la boue : NEK606
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
