Câbles composites

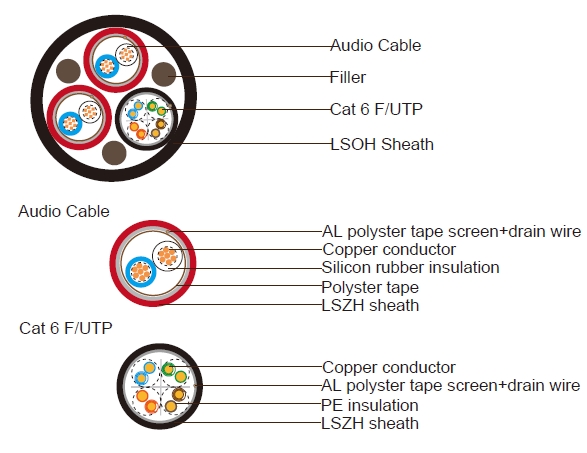

2X(2C1.5mm²) Câble Audio + Cat6 F/UTP à Gaine LSZH Non Blindé Câble Composé
Construction:
Câble audio 2C×1,5 mm²
Conducteur : Fil de cuivre tressé de 1,5 mm², classe 5 selon la norme IEC 60228.
Isolation : Composé de caoutchouc silicone ignifuge. Épaisseur nominale de 0,8 mm.
Couleur de l'isolation : Blanc et bleu.
Blindage : Ruban en aluminium avec fil de drainage en cuivre étamé.
Gaine : Gaine LSZH. Épaisseur nominale de 1,0 mm.
Couleur de la gaine : Rouge.
Norme générale : Conception de base selon la norme EN 50288-7.
Cat 6 F/UTP
Conducteur : Fil de cuivre tressé nu 24 AWG.
Isolation : Matériau en polyéthylène. Diamètre nominal de 0,97 mm.
Couleur de l'isolation : Blanc-orange, Orange ; Blanc-bleu, Bleu ; Blanc-vert, Vert ; Blanc-marron, Marron.
Blindage : Ruban en aluminium avec fil de drainage en cuivre étamé.
Gaine : Gaine LSZH. Diamètre extérieur nominal de 6,5 mm.
Couleur de la gaine : Noir, Gris ou Bleu. D'autres couleurs sont également disponibles sur demande.
Applications : IEEE 802.3 : 10Base-T ; 100Base-T ; 1000Base-T ; IEEE 802.5 16 MB ; ISDN ; TPDDI ; ATM.
Normes : ISO/IEC 11801, IEC 61156-5, EN 50173, ANSI/TIA 568B.
Assemblage des éléments
Remplissage : Matériau en PP.
Ruban d'enveloppement : Ruban en polyester ou ruban tissé.
Gaine extérieure : LSZH très flexible. Épaisseur nominale de 1,8 mm.
Couleur de la gaine : Noir. D'autres couleurs sont également disponibles sur demande.
Propriétés électriques et physiques à 20°C :
Câble audio
Résistance électrique maximale : 12,3 ohms/km
Résistance d'isolation minimale : 1000 MOhm/km
Température de fonctionnement : -20°C/+90°C
Tension nominale : 300/500 V
Test d'étincelle d'isolation : 7000 V c.a.m./H.F.
Atténuation maximale : 0,88 dB/km à 800 Hz
Inductance maximale : 0,75 mH/km
Cat 6 F/UTP (1-250 MHz)
Résistance électrique maximale : 93,8 ohms/km
Résistance d'isolation minimale : 2000 MOhm/km
Température de fonctionnement : -20°C/+70°C
Déséquilibre de résistance maximal : 5%
Capacité mutuelle maximale : 5,6 nF/100 m
Déséquilibre de capacité maximal : 330 pF/100 m
Impédance caractéristique : 100 ± 15 (1-250 MHz)
Vitesse nominale de propagation : 69%
Délai de propagation maximal : 536 ns/100 m à 100 MHz
Délai de propagation différentiel maximal : 45 ns/100 m (1-125 MHz)
Tension de test (CC, 1 min)
Cœur/Cœur : 1000 V
Performance au feu :
Câble audio
Résistance au feu : IEC 60331
Résistance à la flamme : IEC 60332-1-2
Propagation du feu : IEC 60332-3-22
Sans halogène : IEC 60754-1/2
Faible production de fumée : IEC 61034-1/2
Indice d'oxygène : ISO 4589-2
Indice de température : ISO 4589-3
Cat 6 F/UTP
Résistance à la flamme : IEC 60332-1-2
Propagation du feu : IEC 60332-3-22
Sans halogène : IEC 60754-1/2
Faible production de fumée : IEC 61034-1/2
Indice d'oxygène : ISO 4589-2
Indice de température : ISO 4589-3
Assemblage des éléments
Résistance à la flamme : IEC 60332-1-2
Propagation du feu : IEC 60332-3-22
Sans halogène : IEC 60754-1/2
Faible production de fumée : IEC 61034-1/2
Indice d'oxygène : ISO 4589-2
Indice de température : ISO 4589-3
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
