Câbles composites

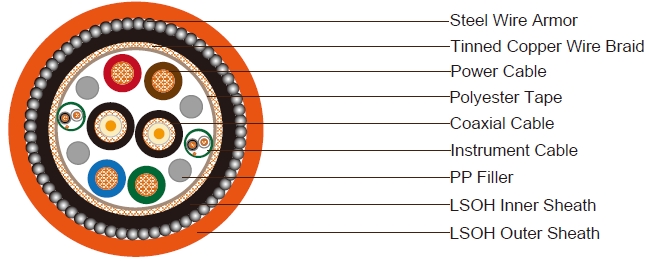

4x2.5 Câble électrique + 2 paires instrumentales + 2 câbles coaxiaux blindés en acier galvanisé (SWA) avec gaine LSOH (faible fumée, sans halogène) - Câble composite
Construction:
Câble coaxial à 2 cœurs
Conducteur : Conducteur en cuivre sans oxygène de 7/0,22 mm
Isolation : Polyéthylène. Épaisseur de 0,92 mm
Blindage : Tresse en cuivre nu de 0,12 mm, couverture d'environ 85%
Gaine : LSZH, épaisseur de 0,8 mm ; diamètre extérieur nominal de 4,5 ± 0,3 mm
Couleur de la gaine : Noir
Câble électrique 4x2,5 mm²
Conducteur : Fil de cuivre sans oxygène tressé de 7/0,68 mm
Isolation : Matériau LSZH. Épaisseur de 0,8 mm ; diamètre extérieur de 3,7 ± 0,2 mm
Couleur de l'isolation : Rouge, bleu, vert, jaune
2 paires de câble d'instrumentation
Conducteur : Fil de cuivre tressé étamé de 7/0,22 mm
Isolation : Matériau en polyéthylène. Épaisseur de 0,50 mm, diamètre extérieur de 1,6 ± 0,2 mm
Couleur de l'isolation : Blanc/bleu ; blanc/orange
Blindage : Ruban en aluminium-plastique avec fil de drainage en cuivre étamé de 7/0,22 mm
Assemblage des éléments
Remplissage : Polypropylène non absorbant
Ruban d'enveloppement : Ruban en polyester
Blindage : Tresse en cuivre étamé, couverture d'environ 80%
Gaine intérieure : Noir LSZH, épaisseur de 1,0 mm
Armure : Tresse en acier galvanisé de 0,30 mm (fil unique tressé ; couverture d'environ 80%)
Gaine extérieure : LSZH, épaisseur de 1,7 mm, diamètre extérieur nominal de 23,1 ± 1,0 mm
Couleur de la gaine : Orange
Poids du câble : 735 kg/km
Propriétés électriques et physiques à 20°C :
Câble coaxialImpédance : 75 ± 3 ohms (@1 MHz)
Atténuation maximale : 3 dB/100 m
Capacité : 55 pF/m nominale à 1 kHz
Câble électrique
Résistance électrique : 6,6 ohms/km
Résistance d'isolation : ≥ 5500 MOhm·km
Paires de données
Résistance électrique : 90 ohms/km
Résistance d'isolation : ≥ 1000 MOhm·km
Assemblage des éléments
Rayon de courbure minimal : 280 mm
Température de fonctionnement : -35°C / +90°C
Température de fonctionnement à long terme du conducteur du câble : 90°C
Température maximale du conducteur du câble en court-circuit : ≤ 250°C
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
