Câbles composites

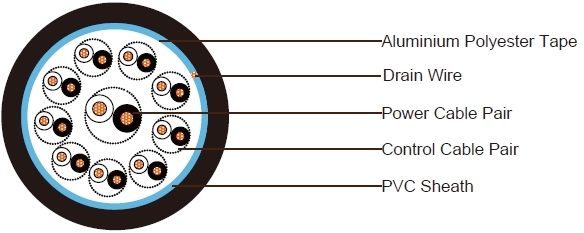

1x2x2,5 mm² Câble électrique + 9x1x2x1,0 mm² Câble de commande à gaine en PVC non blindé - Câble composite
Construction:
1x2x2,5 mm² Câble électrique
Conducteur : 2,5 mm² cuivre retraité
Isolation : Matériau XLPE
Couleur de l'isolation : Noir et blanc
9x1x2x1,0 mm² Câble de commande
Conducteur : 1,0 mm² cuivre retraité
Isolation : Matériau PE
Couleur de l'isolation : Noir et blanc avec numéro de paire
Assemblage des éléments
Blindage : Ruban en aluminium polyester
Fil de drainage : Fil de cuivre étamé tressé de 24 AWG
Gaine : Gaine en PVC. Diamètre extérieur nominal de 25,5 mm. Épaisseur de 1,8 mm
Couleur de la gaine : Noir
Poids du câble : 477 kg/km
Propriétés électriques et physiques à 20°C :
Câble électrique
Résistance maximale du conducteur : 7,41 ohms/km à 20°C
Câble de commande
Résistance maximale du conducteur : 18,5 ohms/km à 20°C
Température de fonctionnement : -20°C / +90°C
Tension nominale : 600/1000 V
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
