Câbles composites

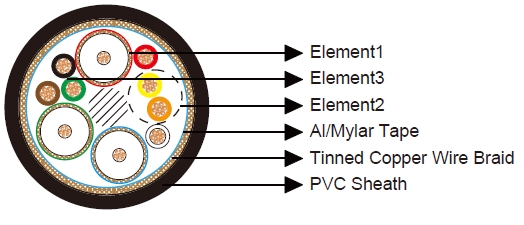

Câble DVI Analogique (3 coaxiaux, 1 paire + 5 conducteurs)
Construction:
Élément 1 : 3 Coaxiaux (Cu/S.S. cellule/TC Tresse + PVC)
Conducteur : Fil de cuivre tressé retraité et étamé, 30AWG (7/38AWG)
Isolation : Cellule en acier inoxydable. Épaisseur de 0,505 mm. Diamètre extérieur de 1,3 ± 0,07 mm
Blindage : Tresse en cuivre étamé, 0,1 mm, couverture de 90%
Gaine : PVC, épaisseur de 0,219 mm. Diamètre extérieur de 2,15 mm
Couleur de la gaine : Vert/Bleu/Rouge
Élément 2 : 1PRx28AWG (7/36AWG) Tressé TC/Mousse PE + Peau
Conducteur : Fil de cuivre tressé retraité et étamé, 7/36AWG
Isolation : Polyéthylène à haute densité. Épaisseur de 0,15 mm. Diamètre extérieur de 0,7 ± 0,05 mm
Couleur de l'isolation : Jaune et orange
Torsion : Les cœurs doivent être torsadés ensemble en paires, l'écart entre chaque torsion ne doit pas dépasser 100 mm. Diamètre extérieur de 1,4 mm
Élément 3 : 5Cx28AWG (7/36AWG) Tressé TC/PE
Conducteur : Fil de cuivre tressé retraité et étamé, 7/36AWG
Isolation : Polyéthylène à haute densité. Épaisseur de 0,15 mm. Diamètre extérieur de 0,7 ± 0,03 mm
Couleur de l'isolation : Rouge/Violet/Blanc
Assemblage des éléments
Écran général : Ruban en aluminium/mica
Blindage tressé : Tresse en fil de cuivre étamé. Couverture ≥ 85%
Gaine extérieure : Gaine en élastomère LSFROH, épaisseur de 0,87 mm. Diamètre extérieur de 7,3 ± 0,2 mm, d'autres matériaux sont disponibles sur demande
Couleur de la gaine : Noir ou selon la demande du client
Propriétés physiques :
Gamme de température : -25°C à +80°C
Rayon de courbure minimal : 3 x Diamètre total
Propriétés électriques :
Tension nominale : 30 V
Résistance maximale du conducteur à 20°C : ≤ 237 ohms/km
Résistance d'isolation minimale : ≥ 100 MOhm/m
Test d'étincelle : Min. CA 500V/0,15 seconde
Impédance différentielle nominale : 100 + 15 ohms
Capacité mutuelle : 46 pF/m
Distance de transmission : 23 m
Performance au feu en général :
Propagation verticale de la flamme pour un câble isolé unique
EN 50265-2-1,IEC 60332-1-2,NF C 32-070 2.1 (C2),VDE 0472 Teil 804
Propagation verticale de la flamme pour des câbles montés en grappe
EN 50266-2-4 + EN 50305,IEC 60332-3-24,NF C 32-070 2.2 (C1),VDE 0472 Teil 804
Émission de faible fumée
EN 50268-2,IEC 61034-2,NF C 32-073,NF C 20-902,NF F 16 101,VDE 0472 Teil 816
Sans halogène
EN 50267-2-1,IEC 60754-1,NF C 32-074,NF C 20-454,VDE 0472 Teil 815
Faible corrosivité (acidité et conductivité)
EN 50267-2-2/3,IEC 60754-2,NF C 32-074,NF C 20-453,VDE 0472 Teil 813
Faible toxicité
EN 50305,NF X 70-100,NF F 63 808,TM1-04,BS 6853
Indice de fumée
NF F 63 808,BS 6853,NF F 16 101
Performance au feu relative aux applications ferroviaires :
DIN 5510-2,BS 6853,NF F16 101,NF F 63 808
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
