Câbles composites

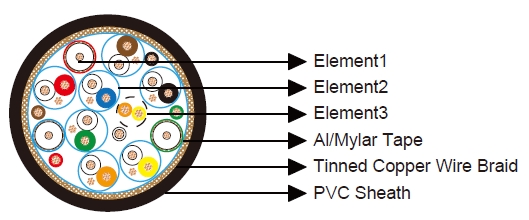

Câble DVI Analogique (3 coaxiaux, 7 paires + 1 paire + 5 conducteurs)
Construction:
Élément 1 : 3 Coaxiaux (Cu/Mousse PE+Peau/TC Tresse + PVC)
Conducteur : Fil de cuivre tressé retraité et étamé, 30AWG (7/38AWG)
Isolation : Mousse PE + Peau. Épaisseur de 0,50 mm. Diamètre extérieur de 1,37 ± 0,05 mm
Blindage : Tresse en cuivre étamé, 0,1 mm, couverture de 90%
Gaine : PVC, épaisseur de 0,219 mm. Diamètre extérieur de 2,15 mm
Couleur de la gaine : Vert/Bleu/Rouge
Élément 2 : 7PRx28AWG (7/36AWG) Tressé TC/Mousse PE+Peau
Conducteur : Fil de cuivre tressé retraité et étamé, 7/36AWG
Isolation : Mousse PE + Peau. Épaisseur de 0,25 mm. Diamètre extérieur de 0,98 ± 0,05 mm
Couleur de l'isolation : Jaune et orange
Blindage individuel : Ruban laminé en aluminium/mica appliqué côté métallique en contact électrique avec un fil
de drainage en cuivre étamé de 28AWG (formation à 7 brins). Un ruban en mica de 23 microns est appliqué sur
le ruban de blindage avec un chevauchement minimum de 25%.
Élément 3 : 1P+5Cx28AWG (7/36AWG) Tressé TC/PE
Conducteur : Fil de cuivre tressé retraité et étamé, 7/36AWG
Isolation : Polyéthylène à haute densité. Épaisseur de 0,12 mm. Diamètre extérieur de 0,7 ± 0,05 mm
Couleur de l'isolation : Noir/Marron/Rouge/Vert/Blanc
Assemblage des éléments
Écran général : Ruban en aluminium/mica
Blindage tressé : Tresse en fil de cuivre étamé. 24x10x0,12 mm
Gaine extérieure : Gaine en élastomère LSFROH, épaisseur de 0,51 mm. Diamètre extérieur de 9,5 ± 0,2 mm,
d'autres matériaux sont disponibles sur demande
Couleur de la gaine : Noir ou selon la demande du client
Propriétés physiques :
Gamme de température : -25°C à +80°C
Rayon de courbure minimal : 3 x Diamètre total
Distance de transmission : 23 m
Propriétés électriques :
Tension nominale : 30 V
Résistance maximale du conducteur à 20°C :
28AWG ≤ 237 ohms/km
30AWG ≤ 376 ohms/km
Résistance d'isolation minimale : ≥ 100 MOhm/m
Impédance différentielle nominale : Paires 100 + 15 ohms
Impédance coaxiale : 75 ohms
Performance au feu en général :
Propagation verticale de la flamme pour un câble isolé unique
EN 50265-2-1,IEC 60332-1-2,NF C 32-070 2.1 (C2)
Propagation verticale de la flamme pour des câbles montés en grappe
EN 50266-2-4 + EN 50305,IEC 60332-3-24,NF C 32-070 2.2 (C1),VDE 0472 Teil 804
Émission de faible fumée
EN 50268-2,IEC 61034-2,NF C 32-073,NF C 20-902,NF F 16 101,VDE 0472 Teil 816
Sans halogène
EN 50267-2-1,IEC 60754-1,NF C 32-074,NF C 20-454,VDE 0472 Teil 815
Faible corrosivité (acidité et conductivité)
EN 50267-2-2/3,IEC 60754-2,NF C 32-074,NF C 20-453,VDE 0472 Teil 813
Faible toxicité
EN 50305,NF X 70-100,NF F 63 808,TM1-04,BS 6853
Indice de fumée
NF F 63 808,BS 6853,NF F 16 101
Performance au feu relative aux applications ferroviaires :
DIN 5510-2,BS 6853,NF F16 101,NF F 63 808
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
