Câbles composites

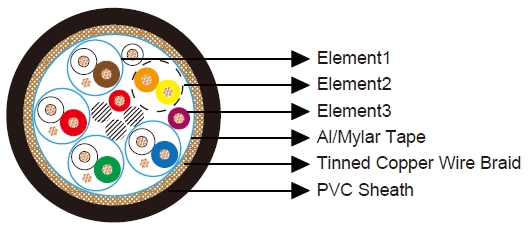

Câble DVI Digital Single Link (5 paires + 3 conducteurs)
Construction:
Élément 1 : 4PR×28AWG (Cu/Cellule en acier inoxydable/Blindage individuel en aluminium-mylar + fil de
drainage en TC)
Conducteur : Fil de cuivre tressé retraité et étamé, 7/36AWG
Isolation : Cellule en acier inoxydable. Épaisseur de 0,305 mm. Diamètre extérieur de 0,98 ± 0,07 mm
Identification des cœurs :
1PR = Blanc/Marron
2PR = Blanc/Rouge
3PR = Blanc/Vert
4PR = Blanc/Bleu
Torsion : Les cœurs doivent être torsadés ensemble en paires, l'écart entre chaque torsion ne doit pas dépasser 100 mm
Blindage individuel : Ruban laminé en aluminium/mica appliqué côté métallique en contact électrique avec un fil
de drainage en cuivre étamé de 28AWG (formation à 7 brins). Un ruban en mica de 23 microns est appliqué sur
le ruban de blindage avec un chevauchement minimum de 25%.
Élément 2 : 1PR×28AWG (7/36AWG) Tressé TC/PE
Conducteur : Fil de cuivre tressé retraité et étamé, 7/36AWG
Isolation : Polyéthylène à haute densité. Épaisseur de 0,15 mm. Diamètre extérieur de 0,7 ± 0,03 mm
Couleur de l'isolation : Jaune et orange
Torsion : Les cœurs doivent être torsadés ensemble en paires, l'écart entre chaque torsion ne doit pas
dépasser 100 mm, Diamètre extérieur de 1,4 mm
Élément 3 : 3C×28AWG (7/36AWG) Tressé TC/PE
Conducteur : Fil de cuivre tressé retraité et étamé, 7/36AWG
Isolation : Polyéthylène à haute densité. Épaisseur de 0,15 mm. Diamètre extérieur de 0,7 ± 0,03 mm
Couleur de l'isolation : Rouge/Violet/Blanc
Assemblage des éléments
Écran général : Ruban en aluminium/mica
Blindage tressé : Tresse en fil de cuivre étamé. Couverture ≥ 85%
Gaine extérieure : Gaine en PVC, épaisseur de 0,87 mm. Diamètre extérieur de 7,3 ± 0,2 mm, d'autres matériaux sont disponibles sur demande
Couleur de la gaine : Noir ou selon la demande du client
Propriétés physiques :
Gamme de température : -25°C à +80°C
Rayon de courbure minimal : 3 x Diamètre total
Distance de transmission : 23 m
Propriétés électriques :
Tension nominale : 30 V
Résistance maximale du conducteur à 20°C : ≤ 237 ohms/km
Résistance d'isolation minimale : ≥ 100 MOhm/m
Test d'étincelle : Min. CA 500V/0,15 seconde
Impédance différentielle nominale : 100 + 5 ohms
Capacité mutuelle : 46 pF/m
Performance au feu en général :
Propagation verticale de la flamme pour un câble isolé unique
EN 50265-2-1
IEC 60332-1-2
NF C 32-070 2.1 (C2)
Propagation verticale de la flamme pour des câbles montés en grappe
EN 50266-2-4 + EN 50305
IEC 60332-3-24
NF C 32-070 2.2 (C1)
VDE 0472 Teil 804
Émission de faible fumée
EN 50268-2
IEC 61034-2
NF C 32-073
NF C 20-902
NF F 16 101
VDE 0472 Teil 816
Sans halogène
EN 50267-2-1
IEC 60754-1
NF C 32-074
NF C 20-454
VDE 0472 Teil 815
Faible corrosivité (acidité et conductivité)
EN 50267-2-2/3
IEC 60754-2
NF C 32-074
NF C 20-453
VDE 0472 Teil 813
Faible toxicité
EN 50305
NF X 70-100
NF F 63 808
TM1-04
BS 6853
Indice de fumée
NF F 63 808
BS 6853
NF F 16 101
Performance au feu relative aux applications ferroviaires :
DIN 5510-2
BS 6853
NF F16 101
NF F 63 808
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
