Câbles composites

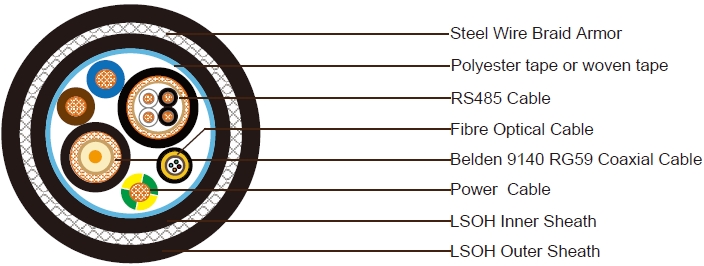

Câble composite blindé à tresse en fil d'aluminium : Câble électrique + RS 485 + Belden 9104 + Câble optique
Application:
Câble composite blindé en fibre et cuivre capable de transmettre de l'énergie et divers signaux à travers un seul
câble. Ce câble est équipé d'une armure en tresse d'acier pour le protéger contre les attaques de rongeurs. De
plus, les gaines intérieure et extérieure en faible fumée et sans halogène (LSZH) offrent une capacité de
retardateur de flamme au câble en cas d'incendie.
Construction:
3x12AWG Câble électrique
Conducteur : 12AWG (fil de cuivre tressé 19/0,455 mm)
Isolation : Composé XLPE. Diamètre extérieur nominal de 3,75 mm
Couleur de l'isolation : Bleu, Marron et Vert/Jaune
2 Paires 24AWG RS485
Conducteur : 24AWG (fil de cuivre tressé 7/0,2 mm selon la classe 2 de la norme IEC228)
Isolation : Matériau en polyéthylène. Épaisseur de 0,8 mm
Blindage : Ruban en aluminium polyester avec fil de drainage en cuivre étamé de 24 AWG
Tresse : Tresse en fil de cuivre
Gaine : Gaine LSZH. Diamètre extérieur nominal de 9,0 mm
Couleur de la gaine : Noir
Câble coaxial Belden 9104 RG59
Conducteur : Fil en acier recouvert de cuivre nu de 20AWG
Isolation : Polyéthylène à haute densité mousseux. Diamètre extérieur nominal de 3,66 mm
Blindage : Ruban en aluminium avec une couverture de 100%
Tresse : Tresse en fil d'aluminium avec une couverture de 67%
Gaine : Gaine en PVC. Diamètre extérieur nominal de 6,02 mm
Couleur de la gaine : Noir
Câble optique à 4 fibres en tube central libre
Fibres optiques : Fibres multimodes câblées répondant ou dépassant les exigences de la spécification ITU-T
G.651
Tube libre : Tubes en PBT avec un diamètre extérieur de 1,80 ± 0,1 mm, contenant 4 fibres. Les tubes sont
remplis d'un gel thixotrope pour empêcher l'ingression de l'eau
Fibre de Kevlar : La fibre de Kevlar est enroulée autour du tube central pour servir de membre de renfort
périphérique
Gaine : Gaine extérieure LSZH extrudée sur la fibre de verre. Diamètre extérieur nominal d'environ 3,40 mm
Couleur de la gaine : Noir
Assemblage des éléments
Ruban d'enveloppement : Ruban en polyester ou ruban tissé
Gaine intérieure : Noir LSZH, épaisseur de 1,20 mm
Armure : Tresse en fil d'acier, couverture de 80%
Gaine : LSZH, épaisseur de 1,80 mm, diamètre extérieur nominal de 22,0 ± 2,0 mm
Couleur de la gaine : Noir
Caractéristiques optiques
Optical Fiber
The Multi-mode fibers meet the ITU G.651 specification, as listed below:
| Property | 50/125 fibers | 62.5/125 fibers |
|---|---|---|
| Attenuation @ 850 nm (dB/km) | ≤3.0 | ≤3.2 |
| Attenuation @ 1300 nm (dB/km) | ≤1.0 | ≤1.2 |
| Added Attenuation with Bending | ≤0.5 dB (850 and 1300 nm for 100 turns around a 75 mm mandrel | |
| Numerical Aperture | 0.20 ±0.02 | 0.275±0.015 |
| Bandwidth @ 850 nm | 400 MHz*km | 160 MHz*km |
| Bandwidth @ 1300 nm | 800 MHz*km | 500 MHz*km |
| Core diameter | 50±3μm | 62.5 ±3μm |
| Cladding diameter | 125±2μm | |
| Core-Claddingoffset | ≤6% | |
| Cladding non-circularity | ≤2% | |
| Core non-circularity | ≤6% | |
| Coating diameter | mm245±10 | |
| Coating / Cladding offset | 12μm | |
| Proof Test | ≥0.69 GN/m2 (100 kpsi) | |
The fibers contain no splices.
Note: Other configurations, sizes, colors and length not specified herein are available upon request.
