Câbles composites
3x2.5 Power Cable+12C Fiber Optic Cable SWA Composite Cable
Application:
Câble composite blindé en fibre et cuivre capable de transmettre de l'énergie et divers signaux à travers un seul
câble. Ce câble est équipé d'une armure en tresse d'acier pour le protéger contre les attaques de rongeurs. De
plus, les gaines intérieure et extérieure en faible fumée et sans halogène (LSZH) offrent une capacité de
retardateur de flamme au câble en cas d'incendie.

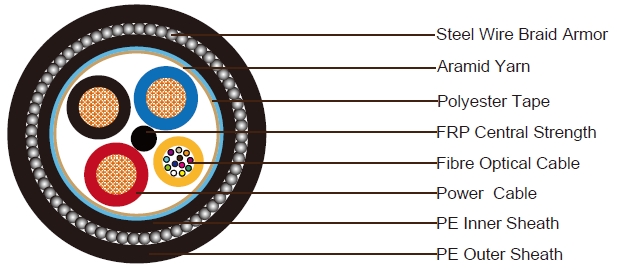

Construction:
3x2,5 mm² Câble électrique
Conducteur : Fil de cuivre nu tressé 7/0,67 mm
Isolation : XLPE. Épaisseur de 0,7 mm. Diamètre extérieur de 3,41 mm
Câble à fibres optiques 12C
Nombre de fibres dans le tube libre : 12 fibres
Tube libre : Diamètre extérieur de 2,4 mm (une gaine en PE ou PVC peut être utilisée autour du tube libre si
nécessaire)
Assemblage des éléments
Membre central de renfort : Membre central en FRP de 1,5 mm avec revêtement en PE/PVC si nécessaire
Membre de renfort : Fibre de Kevlar enroulée hélicoïdalement autour du cœur du câble
Ruban d'enveloppement : Ruban en polyester appliqué autour du cœur du câble
Gaine intérieure : PE, LSOH est facultatif, épaisseur de 1,0 mm
Armure : Armure en fil d'acier, diamètre de 0,9 mm
Gaine extérieure : PE, LSOH est facultatif, épaisseur de 1,8 mm, diamètre extérieur nominal de 17,0 ± 1,0 mm
Couleur de la gaine : Noir
Caractéristiques optiques
Câble à fibres optiques 12C, G652D (autour du membre central)
| Parameter | Standard Single Mode Fiber per ITU-T G.652D | Non-zero Dispersion Shifted fiber per ITU-T G.655 | Non-zero Dispersion Shifted fiber per ITU-T G.656 | Units | |
|---|---|---|---|---|---|
| Fiber Code | 9 | 8 | 7 | ||
| Attenuation, Loose Tube Cables | @1310nm | ≤0.35 | N/A | N/A | dB/km |
| @1550nm | ≤0.22 | ≤0.22 | ≤0.22 | dB/km | |
| @1625nm | ≤0.25 | ≤0.26 | ≤0.26 | dB/km | |
| Attenuation, Tight Buffer or Semi-Tight Cables | @1310nm | ≤0.38 | N/A | dB/km | |
| @1550nm | ≤0.28 | N/A | dB/km | ||
| Chromatic Dispersion | between 1260 and 1360nm (O Band) | ≤3.5 | N/A | N/A | ps/(nm*km) |
| between 1460 and 1530nm (S Band) | N/A | N/A | 2.0-7.0 | ps/(nm*km) | |
| between 1530 and 1565nm (C Band) | ≤18 | 1.0-10.0 | 7.0-10.0 | ps/(nm*km) | |
| between 1565 and 1625nm (L Band) | ≤22 | 7.0-12.0 | 10.0-14.0 | ps/(nm*km) | |
| Zero Dispersion Wavelength | 1310±11 | 1530-1560 | 1460-1565 | nm | |
| Zero Dispersion Slope | 0.093 | 0.093 | 0.093 | ps/(nm2.km) | |
| Point Discontinuity at 1300nm& 1550nm | 0.1 | 0.1 | 0.1 | dB | |
| Mode Field Diameter | @1300nm | 9.3±0.5 | N/A | N/A | um |
| @1550nm | 10.4±0.8 | 8.5±0.6 | 9.0±0.5 | um | |
| Cable Cut-offWavelength | ≤1260 | ≤1450 | ≤1450 | nm | |
| PMD (Individual fiber) | ≤0.2 | ≤0.2 | ≤0.2 | ps/km1/2 | |
| Cladding Diameter | 125±1 | 125±1 | 125±1 | um | |
| Core/Cladding Concentricity Error | ≤0.5 | ≤0.5 | ≤0.6 | um |
|---|---|---|---|---|
| Cladding Non-Circularity | ≤1.0 | ≤1.0 | ≤1.0 | % |
| Coating Non-Circularity | ≤6.0 | ≤6.0 | ≤6.0 | % |
| Primary Coating Diameter | 245±10 | 245±10 | 245±10 | um |
| Proof-Test Level | 100 (0.7) | 100 (0.7) | 100 (0.7) | Kpsi/GN/m2 |
| Fatigue Coefficient | ≥20 | ≥20 | ≥20 | |
| Temperature Dependence between 0°C ~ +70°C @ 1310& 1550nm | 0.1 | 0.1 | 0.1 | Db/km |
The fibers contain no splices.
Propriétés mécaniques :
Charge de traction :
En service : 2650 N
En installation : 8000 N
Rayon de courbure :
En service : 15 × Diamètre extérieur (OD)
En installation : 30 × Diamètre extérieur (OD)
Charge compressive :
Court terme : 6000 N
Long terme : 4000 N
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
