3x2,5 mm² Câble électrique + 6C Câble à fibres optiques blindé en tresse d'acier galvanisé (SWB) avec gaine LSZH - Câble composite

Application:

Composite fiber and copper armored cable capable of transmitting power and various signals through a single

cable. This cable is equipped with a galvanized steel wire braid armor to protect it from rodent attacks.

Additionally, the inner and outer low-smoke zero-halogen (LSZH) jackets provide flame-retardant capability to

the cable in the event of a fire.

Construction:

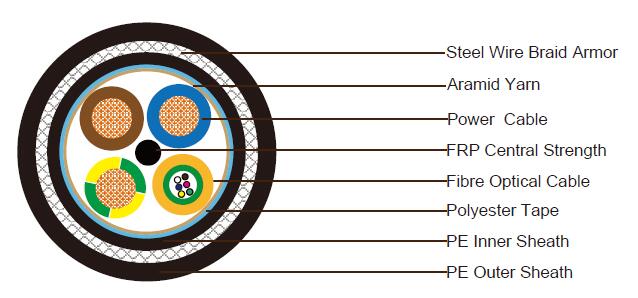

3x2.5 Power Cable + 6C Fiber Optic Cable SWB Armored Composite Cable

3x2,5 mm² Câbles électriques

Conducteur : Fil de cuivre nu tressé 7/0,67 mm

Isolation : Composé XLPE. Diamètre extérieur nominal de 3,41 mm

Couleur de l'isolation : Bleu, Marron et Vert/Jaune

Câble à fibres optiques à 6 cœurs en tube libre central

Fibres optiques : Fibres monomodes câblées répondant ou dépassant les exigences de la spécification ITU-T

G.652.D

Tube libre : Tubes en PBT avec un diamètre extérieur de 1,80 ± 0,1 mm, contenant 6 fibres. Les tubes sont

remplis d'un gel thixotrope pour empêcher l'ingression de l'eau.

Fibre de verre : La fibre de verre est enroulée autour du tube central pour servir de membre de renfort

périphérique.

Gaine : Gaine extérieure en PE extrudée sur la fibre de verre. Diamètre extérieur nominal d'environ 3,40 mm

Couleur de la gaine : Noir

Assemblage des éléments

Membre central de renfort : Membre central en FRP de 1,5 mm avec revêtement en PE/PVC si nécessaire

Membre de renfort : Fibre de Kevlar enroulée hélicoïdalement autour du cœur du câble

Gaine intérieure : PE noir, épaisseur de 1,00 mm

Armure : Tresse en fil d'acier, couverture de 80%. Une armure en bande d'acier de 0,25 mm est facultative.

Gaine extérieure : PE, épaisseur de 1,80 mm, diamètre extérieur nominal de 16,00 ± 1,0 mm

Couleur de la gaine : Noir

Caractéristiques optiques

Les fibres monomodes répondent ou dépassent les exigences de la spécification ITU-T G.652.D, comme indiqué ci-dessous :

Parameter   Standard Single Mode Fiber per ITU-T G.652D Non-zero Dispersion Shifted fiber per ITU-T G.655 Non-zero Dispersion Shifted fiber per ITU-T G.656 Units
Fiber Code 9 8 7
Attenuation, Loose Tube Cables @1310nm ≤0.35 N/A N/A dB/km
@1550nm ≤0.22 ≤0.22 ≤0.22 dB/km
@1625nm ≤0.25 ≤0.26 ≤0.26 dB/km
Attenuation, Tight Buffer or Semi-Tight Cables @1310nm ≤0.38 N/A dB/km
@1550nm ≤0.28 N/A dB/km
Chromatic Dispersion between 1260 and 1360nm (O Band) ≤3.5 N/A N/A ps/(nm*km)
between 1460 and 1530nm (S Band) N/A N/A 2.0-7.0 ps/(nm*km)
between 1530 and 1565nm (C Band) ≤18 1.0-10.0 7.0-10.0 ps/(nm*km)
between 1565 and 1625nm (L Band) ≤22 7.0-12.0 10.0-14.0 ps/(nm*km)
Zero Dispersion Wavelength 1310±11 1530-1560 1460-1565 nm
Zero Dispersion Slope 0.093 0.093 0.093 ps/(nm2. km)
Point Discontinuity at 1300nm& 1550nm 0.1 0.1 0.1 dB
Mode Field Diameter @1300nm 9.3±0.5 N/A N/A um
  @1550nm 10.4±0.8 8.5±0.6 9.0±0.5 um
Cable Cut-off Wavelength ≤1260 ≤1450 ≤1450 nm
PMD (Individual fiber) ≤0.2 ≤0.2 ≤0.2 ps/km1/2
Cladding Diameter 125±1 125±1 125±1 um
Core/Cladding Concentricity Error ≤0.5 ≤0.5 ≤0.6 um
Cladding Non-Circularity ≤1.0 ≤1.0 ≤1.0 %
Coating Non-Circularity ≤6.0 ≤6.0 ≤6.0 %
Primary Coating Diameter 245±10 245±10 245±10 um
Proof-Test Level 100 (0.7) 100 (0.7) 100 (0.7) Kpsi/GN/m2
Fatigue Coefficient ≥20 ≥20 ≥20
Temperature Dependence between 0°C ~ +70°C @ 1310& 1550nm 0.1 0.1 0.1 Db/km

The fibers contain no splices.

Propriétés mécaniques :

Rayon de courbure minimal :

Gamme de température :

Résistance maximale à l'écrasement :

Résistance minimale à la traction :

Impact répété : 4,0 N.m (J)

Torsion : 180 x 10 fois, 125 x Diamètre extérieur (OD)

Flexion cyclique : 25 cycles pour les câbles blindés

Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
