Câble composite résistant au feu SWB composé d'un câble électrique 3x2,5 mm² et d'un câble optique à 12 fibres.

Application:

Câble composite à fibres et cuivre blindé, capable de transmettre de l'énergie et divers signaux à travers un seul

câble. Le câble est protégé par une armure en tresse d'acier pour éviter les attaques de rongeurs. De plus, les

gaines intérieure et extérieure en faible fumée sans halogène (LSZH) confèrent au câble une capacité de

retardateur de flamme en cas d'incendie

Construction:

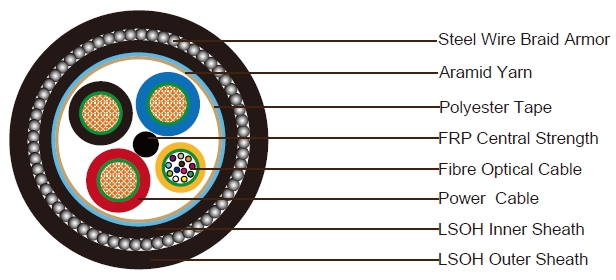

3x2.5 Power Cable+12C Fiber Optic Cable SWB Fire Resistant Composite Cable

Câble électrique 3x2,5 mm²

Conducteur : Fil nu en cuivre tressé 7/0,67 mm

Barrière ignifuge : Conducteur en cuivre entouré de bande de mica

Isolation : XLPE. Épaisseur de 0,7 mm. Diamètre extérieur 4,6-4,7 mm

Câble à fibres optiques 12C, G652D (autour du membre central)

Nombre de fibres dans le tube lâche : 12 fibres

Tube lâche : Diamètre extérieur de 3,8 mm (une gaine en PE ou PVC peut être utilisée autour du tube lâche si

nécessaire)

Barrière ignifuge : Tube lâche entouré de bande de mica

Assemblage des éléments

Membre central de renforcement : Membre central en FRP de 1,9 mm avec une gaine en PE/PVC si nécessaire

Renforcement : Fibre de Kevlar appliquée en hélice autour du cœur du câble

Gaine intérieure : LSZH, épaisseur de 1,0 mm

Blindage : Tresse d'acier (SWB)

Gaine extérieure : LSZH, épaisseur de 1,8 mm, diamètre extérieur nominal de 18,2 ± 1,0 mm

Couleur de la gaine : Noir

Caractéristiques optiques

Câble à fibres optiques 12C, G652D (autour du membre central)



Parameter   Standard Single Mode Fiber per ITU-T G.652D Non-zero Dispersion Shifted fiber per ITU-T G.655 Non-zero Dispersion Shifted fiber per ITU-T G.656 Units
Fiber Code 9 8 7
Attenuation, Loose Tube Cables @1310nm ≤0.35 N/A N/A dB/km
@1550nm ≤0.22 ≤0.22 ≤0.22 dB/km
@1625nm ≤0.25 ≤0.26 ≤0.26 dB/km
Attenuation, Tight Buffer or Semi-Tight Cables @1310nm ≤0.38 N/A dB/km
@1550nm ≤0.28 N/A dB/km
Chromatic Dispersion between 1260 and 1360nm (O Band) ≤3.5 N/A N/A ps/(nm*km)
between 1460 and 1530nm (S Band) N/A N/A 2.0-7.0 ps/(nm*km)
between 1530 and 1565nm (C Band) ≤18 1.0-10.0 7.0-10.0 ps/(nm*km)
between 1565 and 1625nm (L Band) ≤22 7.0-12.0 10.0-14.0 ps/(nm*km)
Zero Dispersion Wavelength 1310±11 1530-1560 1460-1565 nm
Zero Dispersion Slope 0.093 0.093 0.093 ps/(nm2.km)
Point Discontinuity at 1300nm& 1550nm 0.1 0.1 0.1 dB
Mode Field Diameter @1300nm 9.3±0.5 N/A N/A um
@1550nm 10.4±0.8 8.5±0.6 9.0±0.5 um
Cable Cut-offWavelength ≤1260 ≤1450 ≤1450 nm
PMD (Individual fiber) ≤0.2 ≤0.2 ≤0.2 ps/km1/2
Cladding Diameter 125±1 125±1 125±1 um
Core/Cladding Concentricity Error ≤0.5 ≤0.5 ≤0.6 um
Cladding Non-Circularity ≤1.0 ≤1.0 ≤1.0 %
Coating Non-Circularity ≤6.0 ≤6.0 ≤6.0 %
Primary Coating Diameter 245±10 245±10 245±10 um
Proof-Test Level 100 (0.7) 100 (0.7) 100 (0.7) Kpsi/GN/m2
Fatigue Coefficient ≥20 ≥20 ≥20
Temperature Dependence between 0°C ~ +70°C @ 1310& 1550nm 0.1 0.1 0.1 Db/km

The fibers contain no splices.

Propriétés mécaniques :

Charge de traction :

Rayon de courbure :

Charge compressive :

Caractéristiques ignifuges :

Résistance au feu : conforme à la norme IEC 60331

Propagation de la flamme : conforme à la norme IEC 60332

Faible production de fumée : conforme à la norme IEC 61034-1/2

Sans halogène : conforme à la norme IEC 60754-1/2

Remarque : D'autres configurations, tailles, couleurs et longueurs non mentionnées ici sont disponibles sur demande.
