 Câbles composites

Power Cable+Signal Cable+ SM Tight Buffered Fiber Optical Cable SWB Armored TPU Sheathed Composite

Cable

Application:

Câble composite blindé à fibres et cuivre capable de transmettre de l'énergie et divers signaux à travers un seul

câble. Le câble est doté d'une armure en tresse d'acier pour le protéger contre les attaques de rongeurs. De

plus, les gaines intérieure et extérieure en faible fumée sans halogène (LSZH) confèrent au câble une capacité

de retardateur de flamme en cas d'incendie.

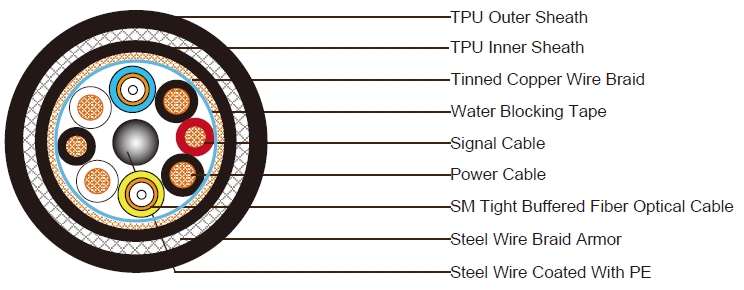

Construction:

Power Cable+Signal Cable+ SM Tight Buffered Fiber Optical Cable SWB Armored TPU Sheathed Composite

Câble électrique 4x20 AWG

Conducteur : Fil en cuivre tressé et étamé de 20 AWG

Isolation : XLPE. Diamètre extérieur nominal de 1,5 mm

Couleur de l'isolation : 2x Noir et 2x Blanc

Conducteur de signal 2x24 AWG

Conducteur : Fil en cuivre tressé et étamé de 24 AWG

Isolation : XLPE. Diamètre extérieur nominal de 1,1 mm

Couleur de l'isolation : Rouge et Noir

Câble à fibres optiques 2Cx9/125 µm à isolation serrée

Fibre à isolation serrée : Fibre monomode conforme à la spécification ITU G.652D

Membre de renforcement : Fibre de Kevlar

Gaine : PVC, diamètre extérieur nominal de 1,6 mm

Couleur de la gaine : Bleu et Jaune

Assemblage des éléments

Membre central de renforcement : Fil d'acier de 1,5 mm revêtu de PE, diamètre extérieur de 2,1 mm

Ruban d'emballage : Ruban à barrière à l'eau

Écran : Tresse en fil de cuivre étamé, couverture de 90 %

Gaine intérieure : TPU Noir

Blindage : Tresse en fil d'acier, diamètre de 0,2 mm, couverture de 80 %

Gaine extérieure : TPU, diamètre extérieur nominal de 12,0 mm

Couleur de la gaine : Noir

Poids du câble : 250 kg/km

Optical Characteristics

Parameter   Standard Single Mode Fiber per ITU-T G.652D Non-zero Dispersion Shifted fiber per ITU-T G.655 Non-zero Dispersion Shifted fiber per ITU-T G.656 Units
Fiber Code 9 8 7
Attenuation, Loose Tube Cables @1310nm ≤0.35 N/A N/A dB/km
@1550nm ≤0.22 ≤0.22 ≤0.22 dB/km
@1625nm ≤0.25 ≤0.26 ≤0.26 dB/km
Attenuation, Tight Buffer or Semi-Tight Cables @1310nm ≤0.38 N/A dB/km
@1550nm ≤0.28 N/A dB/km
Chromatic Dispersion between 1260 and 1360nm (O Band) ≤3.5 N/A N/A ps/(nm*km)
between 1460 and 1530nm (S Band) N/A N/A 2.0-7.0 ps/(nm*km)
between 1530 and 1565nm (C Band) ≤18 1.0-10.0 7.0-10.0 ps/(nm*km)
between 1565 and 1625nm (L Band) ≤22 7.0-12.0 10.0-14.0 ps/(nm*km)
Zero Dispersion Wavelength 1310±11 1530-1560 1460-1565 nm
Zero Dispersion Slope 0.093 0.093 0.093 ps/(nm2.km)
Point Discontinuity at 1300nm& 1550nm 0.1 0.1 0.1 dB
Mode Field Diameter @1300nm 9.3±0.5 N/A N/A um
  @1550nm 10.4±0.8 8.5±0.6 9.0±0.5 um
Cable Cut-offWavelength ≤1260 ≤1450 ≤1450 nm
PMD (Individual fiber) ≤0.2 ≤0.2 ≤0.2 ps/km1/2
Cladding Diameter 125±1 125±1 125±1 um
Core/Cladding Concentricity Error ≤0.5 ≤0.5 ≤0.6 um
Cladding Non-Circularity ≤1.0 ≤1.0 ≤1.0 %
Coating Non-Circularity ≤6.0 ≤6.0 ≤6.0 %
Primary Coating Diameter 245±10 245±10 245±10 um
Proof-Test Level 100 (0.7) 100 (0.7) 100 (0.7) Kpsi/GN/m2
Fatigue Coefficient ≥20 ≥20 ≥20
Temperature Dependence between 0°C ~ +70°C @ 1310 & 1550nm 0.1 0.1 0.1 Db/km

The fibers contain no splices.

Propriétés électriques à 20°C :

Câble électrique 20 AWG

Résistance du conducteur à 20°C : 35,3 Ω/km

Résistance d'isolation : ≥ 10 GΩ·km

Conducteur de signal 24 AWG

Résistance du conducteur à 20°C : 95 Ω/km

Résistance d'isolation : ≥ 10 GΩ·km

Propriétés mécaniques :

Charge maximale de traction :

Charge compressive maximale : 1000 N

Rayon de courbure minimal :

Remarque : D'autres configurations, tailles, couleurs et longueurs non mentionnées ici sont disponibles sur demande.
