Câbles composites

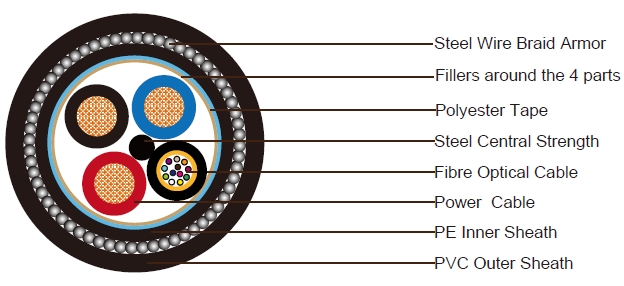

3x2.5 Power Cable + 12C Fiber Optic Cable SWA LSZH Sheathed Composite Cable
Application:
Câble composite blindé à fibres et cuivre capable de transmettre de l'énergie et divers signaux à travers un seul
câble. Le câble est doté d'une armure en tresse d'acier pour le protéger contre les attaques de rongeurs. De
plus, les gaines intérieure et extérieure en faible fumée sans halogène (LSZH) confèrent au câble une capacité
de retardateur de flamme en cas d'incendie.
Construction:
Câble électrique 3x2,5 mm²
Conducteur : Fil nu en cuivre tressé 7/0,67 mm
Isolation : XLPE. Épaisseur de 0,7 mm. Diamètre extérieur de 3,41 mm
Câble à fibres optiques 12C
Nombre de fibres dans le tube lâche : 12 fibres
Tube lâche : Diamètre extérieur de 2,2 ± 0,2 mm (une gaine en fibre de Kevlar et en PE peut être utilisée autour
du tube lâche)
Assemblage des éléments
Membre central de renforcement : Membre central en acier avec une gaine en PE/PVC si nécessaire
Remplissage : Des remplissages en PP seront ajoutés autour des 4 cœurs du câble.
Ruban d'emballage : Un ruban en polyester peut être appliqué autour du cœur du câble si nécessaire
Gaine intérieure : PE, LSOH facultatif, épaisseur de 1,0 mm
Blindage : Blindage en fil d'acier
Gaine extérieure : PE, LSOH facultatif, épaisseur de 1,8 mm, diamètre extérieur nominal de 16,2 ± 2,0 mm
Couleur de la gaine : Noir
Optical Characteristics
Property Attenuation @ 850 nm (dB/km) | 50/125 fibers ≤ 3.0 | 62.5/125 fibers ≤ 3.2 |
---|---|---|
Attenuation @ 1300 nm (dB/km) | ≤ 1.0 | ≤ 1.2 |
Added Attenuation with Bending | ≤ 0.5 dB (850 and 1300 nm) for 100 turns around a 75 mm mandrel | |
Numerical Aperture | 0.20 ± 0.02 | 0.275 ± 0.015 |
Bandwidth @ 850 nm | 400 MHz*km | 160 MHz*km |
Bandwidth @ 1300 nm | 800 MHz*km | 500 MHz*km |
Core diameter | 50 ± 3 µm | 62.5 ± 3 µm |
Cladding diameter | 125 ± 2 µm | |
Core-Claddingoffset | ≤ 6% | |
Cladding non-circularity | ≤ 2% | |
Core non-circularity | ≤ 6% | |
Coating diameter | 245 ± 10 µm | |
Coating / Cladding offset | 12 µm | |
Proof Test | ≥ 0.69 GN/m2 (100 kpsi) |
The fibers contain no splices.
Mechanical Properties:
Charge de traction :
En service : 3000 N
En installation : 5000 N
Rayon de courbure :
En service : 15 × Diamètre extérieur (OD)
En installation : 28 × Diamètre extérieur (OD)
Charge compressive :
À court terme : 5500 N
À long terme : 3500 N
Remarque : D'autres configurations, tailles, couleurs et longueurs non mentionnées ici sont disponibles sur
demande.
