Câbles composites

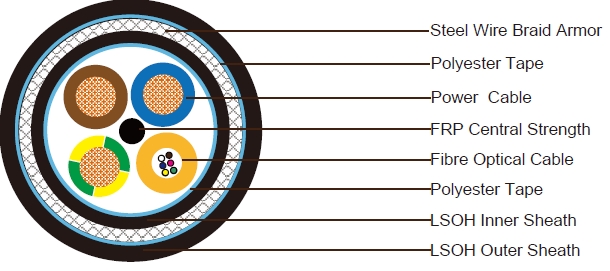

Câble composite à fibres optiques et câble électrique 3x2,5 mm² avec blindage en fil d’acier (SWB) et gaine en matériau faible fumée sans halogène (LSZH)
Application:
Câble composite blindé à fibres et cuivre capable de transmettre de l'énergie et divers signaux à travers un seul
câble. Le câble est doté d'un blindage en tresse d'acier pour le protéger contre les attaques de rongeurs. De
plus, les gaines intérieure et extérieure en faible fumée sans halogène (LSZH) confèrent au câble une capacité
de retardateur de flamme en cas d'incendie
Construction:
Câble électrique 3x2,5 mm² (autour du membre central)
Conducteur : Fil nu en cuivre tressé 50/0,25 mm
Isolation : XLPE. Épaisseur de 0,86 mm. Diamètre extérieur de 3,5 mm
Couleur de l'isolation : Bleu, Brun et Vert/Jaune
Câble à fibres optiques 6C
Nombre de fibres dans le tube lâche : 6 fibres
Tube lâche : Diamètre extérieur de 3,5 mm (une gaine en PE ou PVC peut être utilisée autour du tube lâche si
nécessaire)
Assemblage des éléments
Ruban d'emballage : Ruban en polyester
Gaine intérieure : LSZH Gris, épaisseur de 0,8 mm
Blindage : Blindage en fil d'acier galvanisé, couverture de 99 %
Ruban d'emballage : Ruban en polyester
Gaine extérieure : LSZH, épaisseur de 1,6 mm, diamètre extérieur nominal de 16,2 mm
Couleur de la gaine : Gris
Caractéristiques optiques
Table 1. SM
| Property | Requirement |
|---|---|
| Optical properties | |
| Attenuation @ 1310 nm | 0.35 dB/km |
| Attenuation @ 1550 nm | 0.22 dB/km |
| Point Discontinuity | 0.1 dB @ 1310 or 1550 nm |
| Chromatic Dispersion slope: | 0.092 ps/km/nm2 |
| Zero Chromatic Dispersion Wavelength: | 1300 - 1324 nm |
| Mode Field Diameter @ 1300 nm | 9.3 0.5m |
| Mode Field Diameter @ 1550 nm | 10.51.0m |
| Fiber Cut-Off Wavelength | 1260 70 nm |
| Cable Cut-Off Wavelength | 1260 nm |
| Geometrical properties | |
| Cladding Diameter: | 125 1.0 m |
| Core-Cladding Offset | 0.8 m |
| Cladding Non-Circularity: | 1.0 % |
| Colored Coating Diameter: | 250 10m |
| Coating / Cladding Offset: | 12m |
| Mechanical properties | |
| Proof Test: | 0.7 GN/m2 for 1 second |
Table 2. MM
| Property | 50/125 fibers | 62.5/125 fibers |
|---|---|---|
| Attenuation @ 850 nm (dB/ km) | 3.0 | 3.2 |
| Attenuation @ 1300 nm (dB/ km) | 1.0 | 1.2 |
| Added Attenuation with Bending | 0.5 dB (850 and 1300 nm for 100 turns around a 75 mm mandrel | |
| Numerical Aperture | 0.20 0.02 | 0.275 0.015 |
| Bandwidth @ 850 nm | 400 MHz*km | 160 MHz*km |
| Bandwidth @ 1300 nm | 800 MHz*km | 500 MHz*km |
|---|---|---|
| Core diameter | 50 3 m | 62.5 3 m |
| Cladding diameter | 125 2 m | |
| Core-Claddingoffset | 6% | |
| Cladding non-circularity | 2% | |
| Core non-circularity | 6% | |
| Coating diameter | 245 10 m | |
| Coating / Cladding offset | 12 m | |
| Proof Test | 0.69 GN/m2 (100 kpsi) | |
Propriétés électriques et physiques à 20°C (Câble électrique) :
Résistance électrique maximale : 7,98 Ω/km
Résistance d'isolation : ≥ 5500 MΩ·km
Résistance diélectrique : 1500 V/1 minute
Caractéristiques physiques :
Rayon de courbure minimal : 240 mm
Température de fonctionnement : -35°C / +80°C
Caractéristiques ignifuges :
Propagation de la flamme : conforme à la norme IEC 60332-1
Faible production de fumée : conforme à la norme IEC 61034-1/2
Sans halogène : conforme à la norme IEC 60754-1/2
Remarque : D'autres configurations, tailles, couleurs et longueurs non mentionnées ici sont disponibles sur
demande.
