Câbles composites

Câble composite LSZH ignifuge, SWA 20 conducteurs, résistant aux UV

Fire Resistant, SWA 20 Conductors UV Resistant, Flame Retardant LSZH Composite Cable

1 paire de câble d'alimentation et 1 fil de terre

Conducteur : 14AWG (19/0,361 mm) cuivre recuit

Barrière ignifuge : Ruban en mica et verre

Isolation : Matériau XLPE. Épaisseur 0,7 mm

Couleur de l'isolation : Noir et blanc

Couleur du fil de terre : Jaune-vert

8 lignes de communication et paires de réserve, 1 fil de commande

Conducteur : 18AWG (19/0,254 mm) cuivre recuit

Barrière ignifuge : Ruban en mica et verre

Isolation : Matériau XLPE. Épaisseur 0,7 mm

Couleur des paires d'isolation : Noir & Blanc avec numéro de paire

Couleur du fil de commande : Orange

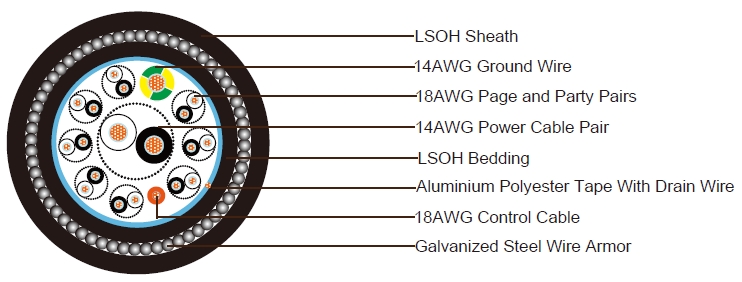

Assemblage des éléments

Composition du cœur : La paire d'alimentation, le fil de terre, les lignes de communication et les paires de

réserve ainsi que le fil de commande sont tressés ensemble. Des rembourrements seront utilisés si nécessaire

Ruban de liaison : Le ruban en polyester est enroulé autour des cœurs du câble

Doublure : Composé LSZH ignifuge de 1,0 mm

Armure : Fil d'acier de 1,6 mm

Gaine : LSZH résistant aux UV et ignifuge appliqué sur l'armure. Épaisseur 1,7 mm, Diamètre total 34,8 ± 2,5 mm

Couleur de la gaine : Noir

Poids du câble : 1722 kg/km

Propriétés électriques et physiques à 20°C :

Paire d'alimentation, fil de terre :

Résistance maximale du conducteur : 8,9 Ω/km à 20°C

Résistance d'isolation : ≥1000 MOhmxkm

Lignes de communication et paires de réserve, fil de commande :

Résistance maximale du conducteur : 17,9 Ω/km à 20°C

Résistance d'isolation : ≥1000 MOhmxkm

Température de fonctionnement : -20°C/+90°C

Classement en tension : 600/1000V

Caractéristiques ignifuges :

Résistance au feu : IEC 60331

Propagation de la flamme : IEC 60332-1 & IEC 60332-3C

Capacité faible fumée : IEC 61034-1/2

Sans halogène : IEC 60754-1/2

Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande
