Câbles composites

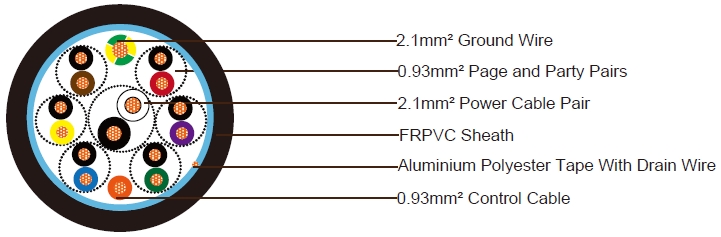

Câble composite à 16 conducteurs, ignifuge, non blindé, résistant aux UV et aux rongeurs, avec gaine en FRPVC
Construction:
1 paire de câble d'alimentation et 1 fil de terre
Conducteur : Cuivre recuit, section 2,10 mm² (42/0,25 mm)
Isolation : Matériau PVC. Épaisseur 0,5 mm
Couleur de l'isolation : Noir et blanc
Couleur du fil de terre : Jaune-vert
6 paires de communication et 1 fil de commande
Conducteur : Cuivre recuit, section 0,93 mm² (19/0,25 mm)
Isolation : Matériau PVC. Épaisseur 0,5 mm
Couleur des paires d'isolation : Rouge-Noir/Rouge, Violet-Noir/Violet, Vert-Noir/Vert, Bleu-Noir/Bleu, Jaune-
Noir/Jaune, Marron-Noir/Marron
Couleur du fil de commande : Orange
Assemblage des éléments
Composition du cœur : Six paires et fil de commande disposés autour de la paire d'alimentation et du fil de terre
Écran collectif : Ruban laminé en aluminium/polyéthylène téréphtalate (PETP) appliqué avec le côté métallique
en contact électrique avec un fil de drainage en cuivre tressé de 7 brins de 0,25 mm, au-dessus du ruban PETP
Gaine : Composé FRPVC résistant aux UV et aux rongeurs. Épaisseur 1,8 mm. Diamètre total 21,5 ± 1,0 mm
Couleur de la gaine : Noir
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur
demande .
