Câbles composites

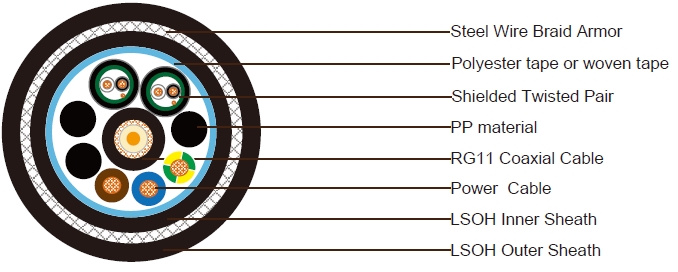

1x RG11 + 3x3 Câble d'alimentation + 2x1x2x24AWG Paires de données blindées avec armure en fil d'acier (SWA) et gaine LSZH
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x Câble coaxial RG11 de 75 Ohms (au centre du cœur du câble)
Conducteur : Cuivre nu massif de 1,63 mm
Isolation : Polyéthylène. Épaisseur 7,25 mm
Écran : Tresse en cuivre nu. Couverture 95%
Gaine : Gaine LSZH. Diamètre extérieur nominal de 10,3 mm
Couleur de la gaine : Noir
2x1x2x24AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PVC. Épaisseur 0,47 mm
Couleur de l'isolation : Blanc et noir
Écran individuel : Ruban en aluminium polyester
Fil de drainage : Cuivre tressé tinné de 24AWG
Gaine : Gaine LSZH. Diamètre extérieur nominal de 4,8 mm. Épaisseur 0,76 mm
Couleur de la gaine : Noir et gris
3x3 mm² Câble d'alimentation (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 12AWG (3 mm²)
Isolation : XLPE. Épaisseur 0,85 mm. Diamètre extérieur de 3,65 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Rembourrage : Matériau en PP (autour du câble coaxial)
Ruban d'emballage : Ruban en polyester
Doublure intérieure : LSZH noir, épaisseur 0,8 mm
Armure : Tresse en fil d'acier inoxydable, couverture 85%
Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal de 26,0 mm
Couleur de la gaine : Noir
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 3,3 dB/100 m @ 50 MHz
Câble d'alimentation
Résistance électrique : 6,6 Ω/km
Résistance d'isolation : ≥ 5500 MOhmxkm
Paires de données
Résistance électrique : 90 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Assemblage des éléments
Rayon de courbure minimum : 420 mm
Température de fonctionnement : -35°C/+80°C
Performance au feu
Propagation de la flamme : IEC 60332-1
Capacité faible fumée : IEC 61034-1/2
Sans halogène : IEC 60754-1/2
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur
demande.
