Câbles composites
1x RG11 + 3x2.5 Câble d'alimentation + 3x1x2x22AWG Paires de données blindées avec armure en fil d'acier (SWB) et gaine en PVC
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie

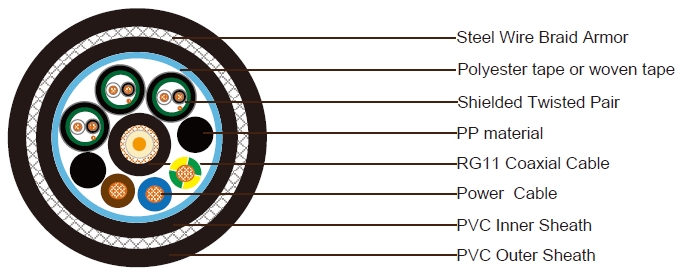

Construction:
1x Câble coaxial RG11 de 75 Ohms (au centre du cœur du câble)
Conducteur : Cuivre nu massif de 1,63 mm
Isolation : Polyéthylène. Épaisseur 7,25 mm
Écran : Tresse en cuivre nu. Couverture 95%
Gaine : Gaine en PVC. Diamètre extérieur nominal de 10,3 mm
Couleur de la gaine : Noir
3x1x2x22AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,254 mm
Isolation : Matériau en PVC. Épaisseur 0,50 mm
Couleur de l'isolation : Blanc et noir
Écran individuel : Ruban en aluminium polyester
Fil de drainage : Cuivre tressé tinné de 24AWG
Gaine : Gaine en PVC. Épaisseur 0,8 mm
Couleur de la gaine : Noir avec code numérique blanc
3x2,5 mm² Câble d'alimentation (autour du câble coaxial)
Conducteur : Fil en cuivre tressé tinné de 2,5 mm²
Isolation : XLPE. Diamètre extérieur 3,41 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Rembourrage : Matériau en PP (autour du câble coaxial)
Ruban d'emballage : Ruban en polyester ou tissé
Doublure intérieure : PVC noir, épaisseur 1,0 mm
Armure : Tresse en fil d'acier, diamètre 0,2 mm, couverture 85%
Gaine extérieure : PVC, épaisseur 1,8 mm, diamètre extérieur nominal 28,3 mm
Couleur de la gaine : Noir
Poids du câble : 550 kg/km
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 3,3 dB/100 m @ 50 MHz
Câble d'alimentation
Résistance électrique : 7,41 Ω/km
Résistance d'isolation : ≥ 5500 MOhmxkm
Paires de données
Résistance électrique : 49 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur
demande.
