Câbles composites
1x RG179 + 3x1.5 mm² Câble d'alimentation + 2x1x2x24 AWG Paires de données blindées avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie

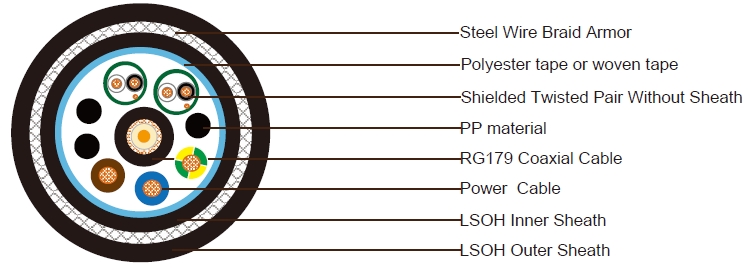

Construction:
1x75Ohm RG179 Coaxial Cable
Conducteur : 7/0,1 mm Cuivre plaqué argent
Isolation : PTFE massif. Diamètre : 1,6 mm
Écran : Tresse en cuivre plaqué argent. Couverture ≥ 95%
Gaine : Gaine en FEP. Diamètre extérieur nominal de 2,5 mm
Couleur de la gaine : Noir
2x1x2x24AWG Paires torsadées blindées
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PVC. Épaisseur 0,4 mm
Couleur de l'isolation : Noir et blanc avec numéro de paire
Écran : Ruban en aluminium polyester avec fil de drainage en cuivre tressé tinné de 24 AWG. Diamètre extérieur nominal de 3,5 mm
3x1,5 mm² Câble d'alimentation
Conducteur : Fil en cuivre tressé tinné de 1,5 mm²
Isolation : XLPE. Diamètre extérieur nominal de 3,0 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Rembourrage : Matériau en PE ou PP
Ruban d'emballage : Ruban en polyester ou tissé
Doublure intérieure : LSZH noir, épaisseur 0,8 mm. Diamètre sur la doublure : 11,2 mm ± 0,8 mm
Armure : Tresse en fil d'acier, couverture 85%
Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal de 15,8 ± 2,0 mm
Couleur de la gaine : Noir
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 5 Ohms (@1 MHz)
Capacité nominale : 63 pF/m
Atténuation maximale : 28 dB/100 m @ 50 MHz
Câble d'alimentation
Résistance électrique : 12,1 Ω/km
Résistance d'isolation : ≥ 5500 MOhmxkm
Paires de données
Résistance électrique : 90 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Caractéristiques physiques
Rayon de courbure minimum : 420 mm
Température de fonctionnement : -35°C/+80°C
Performance au feu
Capacité faible fumée : IEC 61034-1/2
Sans halogène : IEC 60754-1/2
Propagation de la flamme : IEC 60332
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande
