Câbles composites

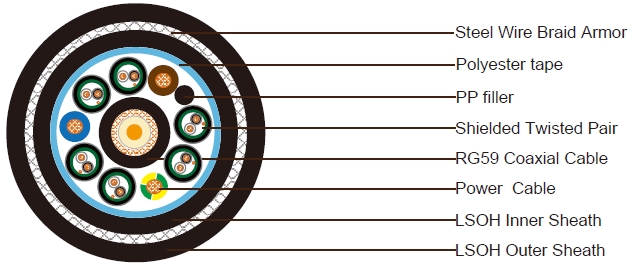

1x RG59 + 3x1.5 Câble d'alimentation + 6x1x2x24AWG Câble de contrôle blindé avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendi
Construction:
1x Câble coaxial RG59 de 75 Ohms
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 95%
Gaine : Gaine LSZH. Diamètre extérieur nominal de 6,15 mm
Couleur de la gaine : Noir
6x1x2x24 AWG Câble de contrôle blindé
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PVC. Épaisseur 0,4 mm
Couleur de l'isolation : Blanc et noir
Écran : Ruban en aluminium polyester avec fil de drainage en cuivre tressé tinné de 24 AWG
Gaine : Gaine LSZH. Diamètre extérieur nominal de 4,8 mm. Épaisseur : 0,76 mm
Couleur de la gaine : Noir et gris
3x1,5 mm² Câble d'alimentation
Conducteur : Fil en cuivre tressé tinné de 1,5 mm² conforme à la norme IEC 60228 Classe 2 ou BS 6360
Isolation : Composé en XLPE conforme à la norme BS6234. Diamètre extérieur nominal de 3,0 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Rembourrage : Matériau en PP, PVC ou PE
Ruban d'emballage : Ruban en polyester
Doublure intérieure : LSZH noir, épaisseur 0,76 mm
Armure : Tresse en fil d'acier de 0,2 mm, couverture 95%
Gaine extérieure : LSZH, épaisseur 1,4 mm, diamètre extérieur nominal de 24,5 mm
Couleur de la gaine : Noir
Caractéristiques physiques
Rayon de courbure minimum : 360 mm
Plage de température de fonctionnement : -35°C/+90°C
Performance au feu
Retardateur de flamme : IEC60332 parties 1 & 2
Sans halogène : IEC 60754
Faible émission de fumée : IEC 61034
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
