Câbles composites

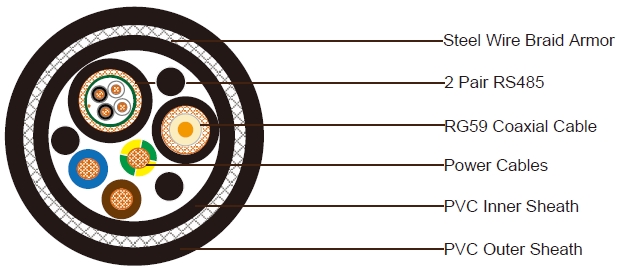

1x RG59 + 3x2,5 Câble d'alimentation + 2x1x2x24AWG RS485 SWB Gaine en PVC (Câble composite)

Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance

vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure

en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,

sans halogène) offre une capacité de retardateur de flamme en cas d'incendie

1x RG59 + 3x2.5 Power Cable + 2x1x2x24AWG RS485 SWB PVC Sheathed Composite Cable

1x Câble coaxial RG59 de 75 Ohms

Conducteur : Cuivre massif de 0,58 mm

Isolation : Polyéthylène. Épaisseur 1,56 mm

Écran : Tresse en cuivre nu. Couverture ≥ 85%

Gaine : Gaine en PVC. Diamètre extérieur nominal de 6,2 mm

Couleur de la gaine : Noir

2 Paires RS485 de 24AWG

Conducteur : Cuivre tressé tinné de 7/0,2 mm

Isolation : Matériau en PE. Épaisseur 0,6 mm

Écran 1 : Ruban en aluminium polyester avec fil de drainage en cuivre tressé tinné de 24 AWG

Écran 2 : Tresse en cuivre tinné

Gaine : Gaine en PVC. Diamètre extérieur nominal de 9,0 mm

Couleur de la gaine : Noir

3x2,5 mm² Câble d'alimentation

Conducteur : Fil en cuivre tressé tinné de 2,5 mm²

Isolation : PVC. Épaisseur 0,7 mm

Couleur de l'isolation : Bleu, marron et vert/jaune

Doublure intérieure : PVC noir, épaisseur 0,8 mm

Armure : Tresse en fil d'acier, couverture 95%

Gaine extérieure : PVC, épaisseur 1,8 mm, diamètre extérieur nominal de 26,0 mm

Couleur de la gaine : Noir

Câble coaxial

Impédance : 75 ± 3 Ohms (@1 MHz)

Atténuation nominale : 8,2 dB/100 m @ 50 MHz

RS485

Impédance nominale : 120 ± 10 Ω

Résistance DC du conducteur nominale à 20°C : 78,7 Ω/km

Atténuation nominale : 1 MHz 2,3 dB/100 m

Résistance électrique : 7,56 Ω/km

Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
