Câbles composites

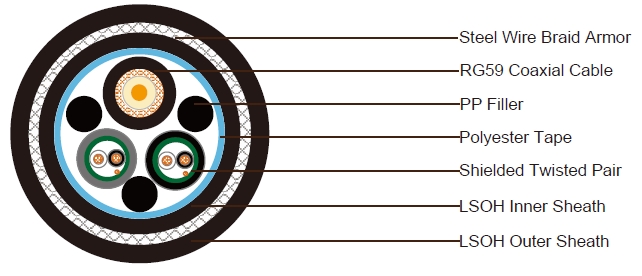

1x RG59 + 2x1x2x24AWG Paires de données blindées avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x75Ohm RG59 Coaxial Cable
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 95%
Gaine : Gaine LSZH. Diamètre extérieur nominal de 6,15 mm
Couleur de la gaine : Noir
2x(1x2x24AWG) Paires torsadées blindées
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PVC. Épaisseur 0,6 mm
Couleur de l'isolation : Noir et blanc
Écran : Ruban en aluminium polyester
Fil de drainage : Fil de drainage en cuivre tressé tinné de 24 AWG
Gaine : Gaine LSZH. Diamètre extérieur nominal de 4,8 mm. Épaisseur 0,76 mm
Couleur de la gaine : Noir, gris et orange
Assemblage des éléments
Rembourrage : Matériau en PE ou PP (autour du câble coaxial)
Ruban d'emballage : Ruban en polyester ou tissé
Doublure intérieure : LSZH noir, épaisseur 0,8 mm
Armure : Tresse en fil d'acier, couverture 85%
Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal de 16,25 ± 2,0 mm
Couleur de la gaine : Noir
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 7,5 dB/100 m @ 50 MHz
Paires de données
Résistance électrique : 90 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Assemblage des éléments
Rayon de courbure minimum : 420 mm
Plage de température de fonctionnement : -35°C/+80°C
Performance au feu
Capacité faible fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Propagation de la flamme : IEC60332
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
