Câbles composites

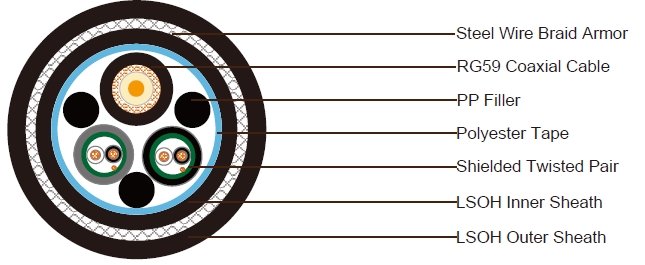

1x RG59 + 2x1x2x22AWG Câble de données blindé avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)

Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance

vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure

en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,

sans halogène) offre une capacité de retardateur de flamme en cas d'incendie

1x RG59 +2x1x2x22AWG Data Cable SWB LSZH Sheathed Composite Cable

1x Câble coaxial RG59 de 75 Ohms

Conducteur : Cuivre massif de 0,58 mm

Isolation : Polyéthylène. Épaisseur 1,56 mm

Écran : Tresse en cuivre nu. Couverture ≥ 85%

Gaine : Gaine LSZH. Diamètre extérieur nominal de 6,2 mm

Couleur de la gaine : Noir

2 Paires de câble de données 22AWG

Conducteur : Cuivre tressé tinné de 7/0,254 mm

Isolation : Matériau en PVC. Épaisseur 0,4 mm

Couleur de l'isolation : Noir et blanc

Écran : Ruban en aluminium polyester

Fil de drainage : Fil de drainage en cuivre tressé tinné de 7/0,2 mm

Gaine : Gaine LSZH. Diamètre extérieur nominal de 4,8 mm

Couleur de la gaine : Noir

Rembourrage : Matériau en PP (autour du câble coaxial)

Ruban d'emballage : Ruban en polyester

Doublure intérieure : LSZH noir, épaisseur 0,8 mm

Armure : Tresse en fil d'acier, couverture 95%

Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal de 18,5 mm

Couleur de la gaine : Noir

Câble coaxial

Impédance : 75 ± 3 Ohms (@1 MHz)

Atténuation nominale : 8,2 dB/100 m @ 50 MHz

Câble de données

Résistance nominale du conducteur à 20°C : 48,4 Ω/km

Performance au feu

Propagation de la flamme : IEC60332

Capacité faible fumée : IEC61034-1/2

Sans halogène : IEC60754-1/2

Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur

demande.
