Câbles composites
1x RG59 + 3x1.5 Câble d'alimentation + 2x1x2x24AWG Paires de données blindées avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie

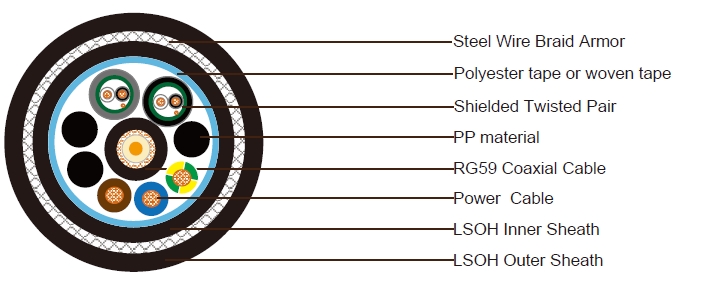

Construction:
1x Câble coaxial RG59 de 75 Ohms (au centre du cœur du câble)
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 95%
Gaine : Gaine LSZH. Diamètre extérieur nominal de 6,15 mm
Couleur de la gaine : Noir
2x1x2x24AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PVC. Épaisseur 0,4 mm
Couleur de l'isolation : Noir et blanc
Écran : Ruban en aluminium polyester
Fil de drainage : Fil de drainage en cuivre tressé tinné de 24 AWG
Gaine : Gaine LSZH. Diamètre extérieur nominal de 4,8 mm. Épaisseur 0,76 mm
Couleur de la gaine : Noir et gris
3x1,5 mm² Câble d'alimentation (autour du câble coaxial)
Conducteur : Fil en cuivre tressé tinné de 1,5 mm²
Isolation : XLPE. Diamètre extérieur nominal de 3,0 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Rembourrage : Matériau en PE ou PP
Ruban d'emballage : Ruban en polyester ou tissé
Doublure intérieure : LSZH noir, épaisseur 0,8 mm
Armure : Tresse en fil d'acier, couverture 85%
Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal de 21,5 ± 2,0 mm
Couleur de la gaine : Noir
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 7,5 dB/100 m @ 50 MHz
Câble d'alimentation
Résistance électrique : 12,1 Ω/km
Résistance d'isolation : ≥ 5500 MOhmxkm
Paires de données
Résistance électrique : 90 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Assemblage des éléments
Rayon de courbure minimum : 420 mm
Plage de température de fonctionnement : -35°C/+80°C
Performance au feu
Capacité faible fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Propagation de la flamme : IEC60332
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
