Câbles composites

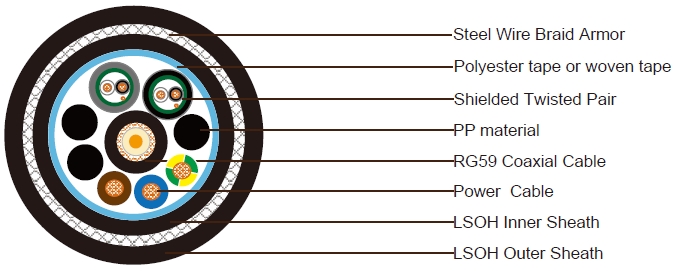

1x RG59 + 4x2.5 Câble d'alimentation + 2x1x2x22AWG Paires de données blindées avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x Câble coaxial RG59 de 75 Ohms (au centre du cœur du câble)
Conducteur : Cuivre soudé (CCS) solide de 0,58 mm.
Isolation : Polyéthylène. Épaisseur 1,56 mm.
Écran : Tresse en cuivre nu. Couverture ≥ 92%.
Gaine : Gaine LSZH, diamètre extérieur nominal de 6,2 mm.
Couleur de la gaine : Noir.
2x1x2x24/7 AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,2 mm.
Isolation : Matériau en PVC. Épaisseur 0,47 mm.
Couleur de l'isolation : Noir et blanc.
Écran : Ruban en aluminium polyester.
Fil de drainage : Fil de drainage en cuivre tressé tinné de 24 AWG.
Gaine : Gaine LSZH. Diamètre extérieur nominal de 4,8 mm. Épaisseur 0,76 mm.
Couleur de la gaine : Noir et gris.
3x3 mm² Câble d'alimentation (autour du câble coaxial)
Conducteur : Fil en cuivre tressé tinné de 12AWG (3 mm²).
Isolation : XLPE. Épaisseur 0,85 mm. Diamètre extérieur de 3,65 mm.
Couleur de l'isolation : Bleu, marron et vert/jaune.
Assemblage des éléments
Rembourrage : Matériau en PP (autour du câble coaxial).
Ruban d'emballage : Ruban en polyester.
Doublure intérieure : LSZH noir, épaisseur 0,8 mm.
Armure : Tresse en fil d'acier, couverture 95%.
Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal de 22,0 mm.
Couleur de la gaine : Noir.
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz).
Atténuation maximale : 7,5 dB/100 m @ 50 MHz.
Câble d'alimentation
Résistance électrique : 6,6 Ω/km.
Résistance d'isolation : ≥ 5500 MOhmxkm.
Paires de données
Résistance électrique : 90 Ω/km.
Résistance d'isolation : ≥ 1000 MOhmxkm.
Assemblage des éléments
Rayon de courbure minimum : 420 mm.
Plage de température de fonctionnement : -35°C/+80°C.
Performance au feu
Propagation de la flamme : IEC60332-1.
Capacité faible fumée : IEC61034-1/2.
Sans halogène : IEC60754-1/2.
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
