Câbles composites

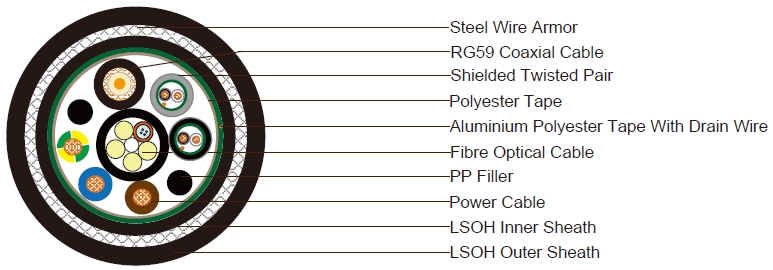

1x RG59 + 4 Cœur 62.5 Fibre Optique + 3xCâble d'alimentation + 2x1x2x24AWG Paires blindées avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x Câble coaxial RG59 de 75 Ohms
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 95%
Gaine : Gaine LSZH SHF1. Diamètre extérieur nominal de 6,2 mm
Couleur de la gaine : Noir
Câble à fibres optiques multicœur 4x62,5/125 à tubes lâches
Fibres : 4Cx62,5/125
Membre central : Fil d'acier galvanisé
Gaine : Diamètre extérieur nominal de 9,6 mm
Couleur de la gaine : Noir
2x1x2x24 AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PVC. Épaisseur 0,47 mm
Couleur de l'isolation : Noir et blanc avec numéro de paire
Écran : Ruban en aluminium polyester avec fil de drainage en cuivre tressé tinné de 0,5 mm². Diamètre extérieur
nominal de 3,5 mm
Gaine : Gaine LSZH (SHF1). Diamètre extérieur nominal de 5,2 mm
3x2,5 mm² Câble d'alimentation
Conducteur : Fil en cuivre tressé tinné de 2,5 mm²
Isolation : XLPE. Épaisseur 0,85 mm. Diamètre extérieur de 3,6 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Rembourrage : Matériau en PP autour du cœur du câble
Ruban d'emballage : Ruban en polyester
Écran : Ruban en aluminium polyester avec fil de drainage en cuivre tinné de 0,5 mm²
Doublure intérieure : LSZH (SHF1) noir, épaisseur 1,0-1,2 mm
Armure : Tresse en fil d'acier, couverture 85%
Gaine extérieure : LSZH (SHF1), épaisseur 1,8-2,0 mm. Diamètre extérieur nominal de 28,5 mm
Couleur de la gaine : Noir
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur
demande.
