Câbles composites

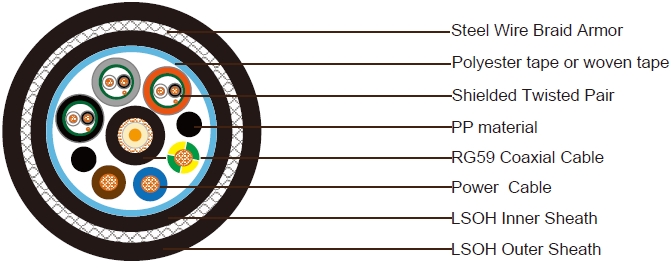

1x RG59 + 3x12AWG Câble d'alimentation + 3x1x2x24 AWG Paires blindées avec armure en fil d'acier (SWB) et gaine LSZH (Câble composite)
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x Câble coaxial RG59 de 75 Ohms (au centre du cœur du câble)
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 92%
Gaine : Gaine LSZH. Diamètre extérieur nominal de 6,2 mm
Couleur de la gaine : Noir
3x1x2x24/7 AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : Matériau en PVC. Épaisseur 0,47 mm
Couleur de l'isolation : Noir et blanc
Écran : Ruban en aluminium polyester
Fil de drainage : Fil de drainage en cuivre tressé tinné de 24 AWG
Gaine : Gaine LSZH. Diamètre extérieur nominal de 4,8 mm. Épaisseur 0,76 mm
Couleur de la gaine : Noir, gris et orange
3x3 mm² Câble d'alimentation (autour du câble coaxial)
Conducteur : Fil en cuivre tressé tinné de 3,0 mm²
Isolation : XLPE. Épaisseur 0,85 mm. Diamètre extérieur de 3,65 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Rembourrage : Matériau en PVC ou PE (autour du câble coaxial)
Ruban d'emballage : Ruban en polyester
Doublure intérieure : LSZH noir, épaisseur 0,8 mm
Armure : Tresse en fil d'acier, couverture 85%
Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal de 22,0 mm
Couleur de la gaine : Noir
Propriétés électriques et physiques à 20°C
Câble coaxial
Résistance électrique maximale : 158 Ω/km
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 7,5 dB/100 m @ 50 MHz
Câble d'alimentation
Résistance électrique : 6,6 Ω/km
Résistance d'isolation : ≥ 5500 MOhmxkm
Paires de données
Résistance électrique : 90 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Assemblage des éléments
Rayon de courbure minimum : 420 mm
Plage de température de fonctionnement : -35°C/+80°C
Performance au feu
Propagation de la flamme : IEC60332-1 & IEC60332-2
Capacité faible fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur
demande.
