Câbles composites
1x RG59 + 7x1x2x22AWG Câble de données + 3x16 AWG Câble d'alimentation TCWB FRPVC Sheathed Composite Cable
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie

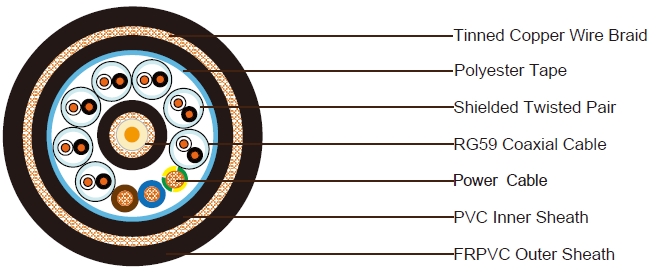

Construction:
1x Câble coaxial RG59 de 75 Ohms (au centre du cœur du câble)
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 95%
Gaine : Gaine en PVC. Diamètre extérieur nominal de 6,2 mm
Couleur de la gaine : Noir
7x1x2x22 AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,254 mm
Isolation : Matériau en PE. Épaisseur 0,6 mm
Couleur de l'isolation : Noir et blanc
Écran : Ruban en aluminium polyester
Fil de drainage : Fil de drainage en cuivre tressé tinné de 24 AWG
3x16 AWG Câble d'alimentation (autour du câble coaxial)
Conducteur : Fil en cuivre tressé tinné de 19/0,287 mm
Isolation : XLPE. Épaisseur 0,7 mm
Assemblage des éléments
Rembourrage : Matériau en PP si nécessaire
Ruban d'emballage : Ruban en polyester
Écran : Tresse en fil de cuivre tinné, couverture 80%
Gaine extérieure : FRPVC résistant aux UV, épaisseur 1,8 mm, diamètre extérieur nominal de 25,0 mm
Couleur de la gaine : Noir
Poids du câble : 850 kg/km
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 7,5 dB/100 m @ 50 MHz
Câble d'alimentation
Résistance électrique : 6,6 Ω/km
Résistance d'isolation : ≥ 5500 MOhmxkm
Paires de données
Résistance électrique : 90 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Assemblage des éléments
Rayon de courbure minimum : 420 mm
Plage de température de fonctionnement : -35°C/+80°C
Performance au feu
Propagation de la flamme : IEC60332-1
Capacité faible fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
