Câbles composites

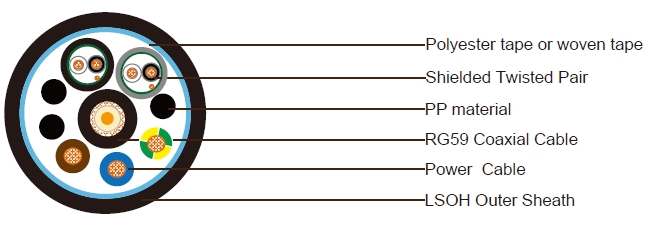

1xRG59 + 3x3 câble d'alimentation + 2x1x2x24AWG câble de contrôle blindé non blindé à gaine LSZH câble composite
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
Câble coaxial 1x75 Ohm RG59
Conducteur : Conducteur en cuivre massif de 0,58 mm.
Isolation : Polyéthylène. Épaisseur 1,56 mm.
Écran : Tresse en fil de cuivre nu. Couverture ≥ 95%.
Gaine : Gaine LSZH (faible fumée, zéro halogène). Diamètre extérieur nominal 6,15 mm.
Couleur de la gaine : Noir.
Câble de contrôle blindé 2x1x2x24 AWG
Conducteur : Fil tressé en cuivre étamé 7/0,2 mm.
Isolation : Matériau en PVC. Épaisseur 0,4 mm.
Couleurs d'isolation : Blanc et noir.
Écran : Ruban en aluminium polyester avec fil de drainage tressé en cuivre étamé 24 AWG.
Gaine : Gaine LSZH. Diamètre extérieur nominal 4,8 mm. Épaisseur : 0,76 mm.
Couleur de la gaine : Noir et gris.
Câble d'alimentation 3x3 mm²
Conducteur : Fil tressé en cuivre étamé 3 mm² selon la norme IEC 60228 Classe 2 ou BS 6360.
Isolation : XLPE (polyéthylène réticulé). Épaisseur 0,66 mm. Diamètre extérieur 3,63 mm.
Couleurs d'isolation : Bleu, brun et vert/jaune.
Assemblage des éléments
Rembourrage : PP (polypropylène), PVC ou PE (polyéthylène).
Ruban d'emballage : Ruban en polyester.
Gaine extérieure : LSZH, épaisseur 1,2 mm, diamètre extérieur nominal 18,5 mm.
Couleur de la gaine : Noir.
Caractéristiques physiques
Rayon de courbure minimal : 200 mm.
Température de fonctionnement : -35 °C / +90 °C.
Performance en cas d'incendie
Retardateur de flamme : Conforme à la norme IEC 60332 parties 1 et 2.
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
