Câbles composites

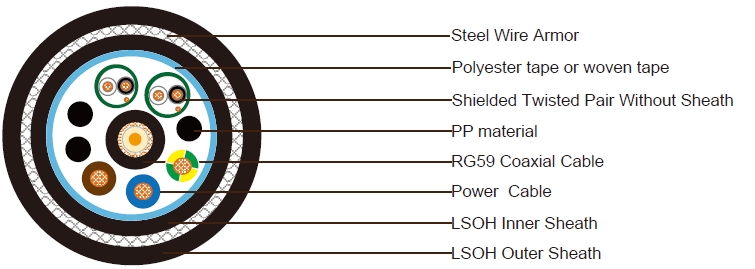

1xRG59 + 3x1.5mm² Câble d'alimentation + 2x1x2x24AWG Câble de contrôle blindé sans gaine SWB à gaine LSZH Câble composite
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
Câble coaxial 1x75 Ohm RG59
Conducteur : Conducteur en cuivre massif de 0,58 mm.
Isolation : Polyéthylène. Épaisseur 1,56 mm.
Écran : Tresse en fil de cuivre nu. Couverture ≥ 95%.
Gaine : Gaine LSZH (faible fumée, zéro halogène). Diamètre extérieur nominal 6,15 mm.
Couleur de la gaine : Noir.
Câble de contrôle blindé 2x1x2x24 AWG sans gaine
Conducteur : Fil tressé en cuivre étamé 7/0,2 mm.
Isolation : Matériau en PVC. Épaisseur 0,4 mm.
Couleurs d'isolation : Blanc et noir.
Écran : Ruban en aluminium polyester avec fil de drainage tressé en cuivre étamé 24 AWG.
Câble d'alimentation 3x1,5 mm²
Conducteur : Fil tressé en cuivre étamé 1,5 mm² conforme à la norme IEC 60228 Classe 2 ou BS 6360.
Isolation : Composé en XLPE conforme à la norme BS 6234. Diamètre extérieur nominal 3,0 mm.
Couleurs d'isolation : Bleu, brun et vert/jaune.
Assemblage des éléments
Rembourrage : PP (polypropylène), PVC ou PE (polyéthylène).
Ruban d'emballage : Ruban en polyester.
Gaine intérieure : Gaine LSZH noire, épaisseur 0,76 mm.
Armure : Tresse en fil d'acier de 0,2 mm, tressage intercalaire, couverture 95%.
Gaine extérieure : Gaine LSZH, épaisseur 1,4 mm, diamètre extérieur nominal 19,0 mm.
Couleur de la gaine : Noir.
Caractéristiques physiques
Rayon de courbure minimal : 360 mm.
Température de fonctionnement : -35 °C / +90 °C.
Performance en cas d'incendie
Retardateur de flamme : Conforme à la norme IEC 60332 parties 1 et 2.
Sans halogène : Conforme à la norme IEC 60754.
Faible émission de fumée : Conforme à la norme IEC 61034.
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
