Câbles composites

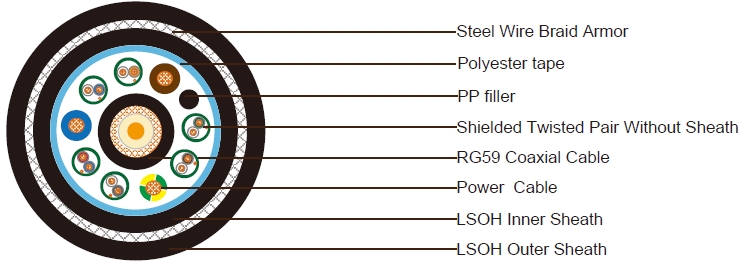

1xRG59 + 3x1.5 Câble d'alimentation + 6x1x2x24AWG Câble de contrôle blindé sans gaine SWB à gaine LSZH Câble composite
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x75 Ohm RG59 Câble coaxial
Conducteur : Conducteur en cuivre massif de 0,58 mm.
Isolation : Polyéthylène. Épaisseur 1,56 mm.
Écran : Tresse en fil de cuivre nu. Couverture ≥ 95%.
Gaine : Gaine LSZH (faible fumée, zéro halogène). Diamètre extérieur nominal 6,15 mm.
Couleur de la gaine : Noir.
6x1x2x24 AWG Câble de contrôle blindé sans gaine
Conducteur : Fil tressé en cuivre étamé 7/0,2 mm.
Isolation : Matériau en PVC. Épaisseur 0,4 mm.
Couleurs d'isolation : Blanc et bleu, Blanc et orange, Blanc et vert, Blanc et brun, Blanc et gris, Rouge et bleu conformément à la norme IEC 60708-1.
Écran : Ruban en aluminium polyester avec fil de drainage tressé en cuivre étamé 24 AWG.
3x1,5 mm² Câble d'alimentation
Conducteur : Fil tressé en cuivre étamé 1,5 mm² conforme à la norme IEC 60228 Classe 2 ou BS 6360.
Isolation : Composé en XLPE conformément à la norme BS 6234. Diamètre extérieur nominal 3,0 mm.
Couleurs d'isolation : Bleu, brun et vert/jaune.
Assemblage des éléments
Rembourrage : PP (polypropylène), PVC ou PE (polyéthylène).
Ruban d'emballage : Ruban en polyester.
Gaine intérieure : LSZH noir, épaisseur 0,76 mm.
Armure : Tresse en fil d'acier de 0,2 mm, tressage intercalaire, couverture 95%.
Gaine extérieure : LSZH, épaisseur 1,4 mm, diamètre extérieur nominal 22,6 mm.
Couleur de la gaine : Noir.
Caractéristiques physiques
Rayon de courbure minimal : 360 mm.
Température de fonctionnement : -35 °C / +90 °C.
Performance en cas d'incendie
Retardateur de flamme : Conforme à la norme IEC 60332 parties 1 et 2.
Sans halogène : Conforme à la norme IEC 60754.
Faible émission de fumée : Conforme à la norme IEC 61034.
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
