Câbles composites

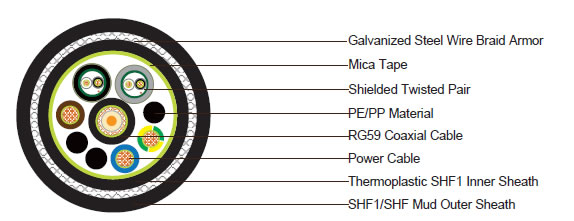

1x RG59 + 3x2.5 Câble d'alimentation + 2x1x2x24AWG Paires de données blindées avec armure en fil d'acier (SWB) et gaine LSZH résistante au feu et à la boue
Construction:
1x Câble coaxial RG59 de 75 Ohms
Conducteur : Cuivre massif de 0,58 mm
Isolation : Polyéthylène. Épaisseur 1,56 mm
Écran : Tresse en cuivre nu. Couverture ≥ 95%
Barrière ignifuge : Ruban en mica
Gaine : Gaine FRLSZH. Diamètre extérieur nominal de 6,7 mm
Couleur de la gaine : Noir
2x1x2x24AWG Paires torsadées blindées (autour du câble coaxial)
Conducteur : Cuivre tressé tinné de 7/0,2 mm
Isolation : XLPE. Épaisseur 0,7 mm
Barrière ignifuge : Ruban en mica
Couleur de l'isolation : Noir et blanc
Écran : Ruban en aluminium polyester
Fil de drainage : Fil de drainage en cuivre tressé tinné de 24 AWG
Gaine : Gaine FRLSZH. Diamètre extérieur nominal de 8,5 mm. Épaisseur 0,8 mm
Couleur de la gaine : Noir
3x2,5 mm² Câble d'alimentation (autour du câble coaxial)
Conducteur : Fil en cuivre tressé tinné de 2,5 mm²
Barrière ignifuge : Ruban en mica
Isolation : XLPE. Diamètre extérieur nominal de 4,2 mm
Couleur de l'isolation : Bleu, marron et vert/jaune
Assemblage des éléments
Doublure intérieure : Matériau en PE ou PP
Barrière ignifuge : Ruban en mica
Doublure intérieure : Thermoplastique SHF1, noir, épaisseur 1,5 mm
Armure : Tresse en fil d'acier galvanisé, couverture 95%
Gaine extérieure : SHF1/SHF Boue, épaisseur 1,5 mm, diamètre extérieur nominal de 31,0 ± 2,0 mm
Couleur de la gaine : Noir
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance : 75 ± 3 Ohms (@1 MHz)
Atténuation maximale : 7,5 dB/100 m @ 50 MHz
Câble d'alimentation
Résistance électrique : 12,1 Ω/km
Résistance d'isolation : ≥ 5500 MOhmxkm
Paires de données
Résistance électrique : 90 Ω/km
Résistance d'isolation : ≥ 1000 MOhmxkm
Assemblage des éléments
Rayon de courbure minimum : 420 mm
Plage de température de fonctionnement : -30°C/+80°C
Performance au feu
Capacité faible fumée : IEC61034-1/2
Sans halogène : IEC60754-1/2
Propagation de la flamme : IEC60332
Résistance au feu : IEC60331
Résistance à la boue : NEK606
Remarque : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
