Câbles composites
1xRG6 + 3x2,5 Câble d'alimentation + 2x1x2x22AWG Paires de données SWB à gaine LSZH Câble composite
Application:
Le câble composite blindé pour la vidéosurveillance (CCTV) est principalement utilisé pour les connexions dans
les applications de vidéosurveillance. Il peut être utilisé pour relier le système de contrôle de la vidéosurveillance
aux caméras de surveillance. Le tressage en armure d'acier offre une protection supplémentaire au câble, tandis
que la gaine extérieure LSZH (faible fumée, zéro halogène) fournit une capacité de retardateur de flamme en
cas d'incendie.

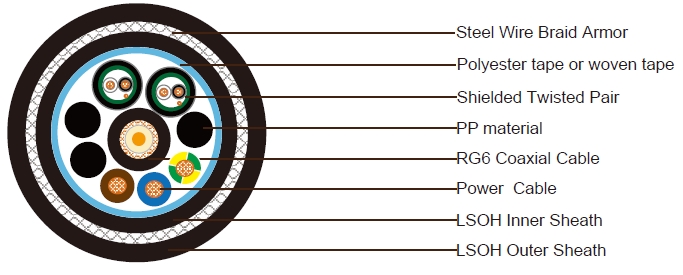

Construction:
1x75 Ohm RG6 Câble coaxial (au centre du cœur du câble)
Conducteur : Cuivre nu massif de 1,02 mm.
Isolation : Polyéthylène. Diamètre 4,57 mm.
Écran 1 : Ruban en aluminium polyester.
Écran 2 : Tresse en fil de cuivre nu. Couverture : 95%.
Gaine : Gaine LSZH (faible fumée, zéro halogène). Diamètre extérieur nominal 6,91 mm.
Couleur de la gaine : Noir.
2x1x2x22AWG Paires tordues blindées (autour du câble coaxial)
Conducteur : Fil tressé en cuivre étamé 7/0,254 mm.
Isolation : Matériau en PVC. Épaisseur 0,50 mm.
Couleurs d'isolation : Blanc et noir.
Écran individuel : Ruban en aluminium polyester.
Fil de drainage : Fil tressé en cuivre étamé 24 AWG.
Gaine : Gaine LSZH. Épaisseur 0,5 mm.
Couleur de la gaine : Noir avec code numérique blanc.
3x2,5 mm² Câble d'alimentation (autour du câble coaxial)
Conducteur : Fil tressé en cuivre étamé 2,5 mm².
Isolation : XLPE. Diamètre extérieur 3,6 mm.
Couleurs d'isolation : Bleu, brun et vert/jaune.
Assemblage des éléments
Rembourrage : Matériau en PE (polyéthylène) ou PP (polypropylène).
Ruban d'emballage : Ruban en polyester ou ruban tissé.
Gaine intérieure : LSZH noir, épaisseur 0,75 mm.
Armure : Tresse en fil d'acier, diamètre 0,2 mm, couverture 95%.
Gaine extérieure : LSZH, épaisseur 1,5 mm, diamètre extérieur nominal 21,0 mm (environ).
Couleur de la gaine : Noir.
Poids du câble : 485 kg/km
Propriétés électriques et physiques à 20°C
Câble coaxial
Résistance du conducteur à 20°C : 22 ohm/km.
Impédance : 75 ± 3 ohm (@1 MHz).
Atténuation maximale : 5,2 dB/100 m à 50 MHz.
Câble d'alimentation
Résistance du conducteur à 20°C : 7,41 ohm/km.
Résistance d'isolation : ≥ 5500 MOhm·km.
Paires de données
Résistance électrique : 49 ohm/km.
Résistance d'isolation : ≥ 1000 MOhm·km.
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
