Câbles composites

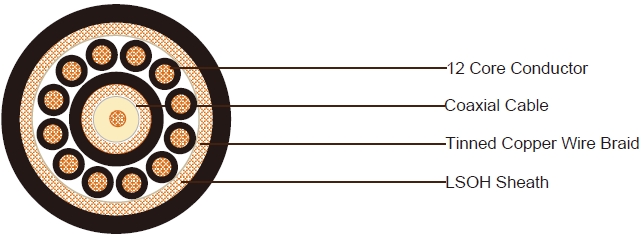

1C Câble coaxial + 12 conducteurs de cuivre étamé en tresse PVC Câble composite
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie
Construction:
1x75 Ohm Câble coaxial
Conducteur : Fil tressé en cuivre étamé 7/0,254 mm.
Isolation : Polyéthylène mousseux. Épaisseur 1,46 mm.
Écran : Tresse en fil de cuivre nu. Couverture ≥ 95%.
Gaine : Gaine en PVC. Diamètre extérieur nominal 5,28 mm.
Couleur de la gaine : Noir.
12 conducteurs
Conducteur : Fil tressé en cuivre étamé 7/0,32 mm.
Isolation : Matériau en PVC. Épaisseur 0,4 mm.
Couleurs d'isolation : Bleu, brun et vert/jaune.
Assemblage des éléments
Écran : Tresse en fil de cuivre étamé, couverture 80%.
Gaine extérieure : LSZH, épaisseur 0,8 mm, diamètre extérieur nominal 11,05 mm.
Couleur de la gaine : Noir.
Propriétés électriques et physiques à 20°C
Câble coaxial
Impédance nominale : 75 Ohm.
Capacité nominale conducteur-écran : 56,7 pF/m (17,3 pF/pied).
Vitesse de propagation nominale : 78%.
Délai de propagation nominal : 4,26 ns/m (1,3 ns/pied).
| Freq. (MHz) | Attenuation (dB/100m) | Attenuation (dB/100ft)) |
|---|---|---|
| 0.5 | 0.8 | 0.24 |
| 1 | 1.1 | 0.34 |
| 5 | 2.4 | 0.73 |
| 10 | 3.4 | 1.04 |
| 100 | 10.6 | 3.23 |
| 200 | 15.3 | 4.67 |
| 400 | 21.69 | 6.62 |
om. Conductor DC Resistance: 0.047 Ohm/m (14.4 Ohm/1000ft) Nom. Inner ShieldDC Resistance: 0.0084 Ohm/m (2.55 Ohm/1000ft) Nom.
Atténuation :
12 conducteurs
Tension de fonctionnement maximale : 300 V
Tension de fonctionnement maximale (totale) : 300 V
Assemblage des éléments
Plage de température de fonctionnement : -30°C à +75°C
Rayon de courbure minimal : 127 mm
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
