Câbles composites

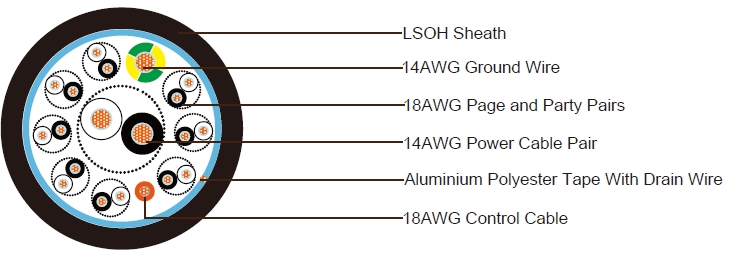

Câble composite à 20 conducteurs, résistant aux UV, ignifuge LSZH, non blindé
Construction:
1 paire de câble d'alimentation et 1 fil de masse
Conducteur : Cuivre recuit 14AWG (19/0,361 mm).
Barrière ignifuge : Ruban en mica et verre.
Isolation : Matériau en XLPE. Épaisseur 0,7 mm.
Couleurs d'isolation : Noir et blanc.
Couleur du fil de masse : Jaune-vert.
8 lignes de communication et paire de réserve, 1 fil de contrôle
Conducteur : Cuivre recuit 18AWG (19/0,254 mm).
Barrière ignifuge : Ruban en mica et verre.
Isolation : Matériau en XLPE. Épaisseur 0,7 mm.
Couleurs des paires : Noir et blanc avec numéro de paire.
Couleur du fil de contrôle : Orange.
Assemblage des éléments
Composition du cœur : La paire d'alimentation, le fil de masse, les lignes de communication et la paire de
réserve, ainsi que le fil de contrôle sont tordus ensemble. Des rembourrages seront utilisés si nécessaire.
Ruban de liaison : Le ruban en polyester est enroulé autour des cœurs du câble.
Gaine : LSZH résistant aux UV et ignifuge est appliqué sur l'armure. Épaisseur 1,5 mm, diamètre total 29,5 ± 2,0
mm.
Couleur de la gaine : Noir.
Poids du câble : 566 kg/km.
Propriétés électriques et physiques à 20°C
Paire d'alimentation, fil de masse
Résistance maximale du conducteur : 8,9 Ω/km à 20°C.
Résistance d'isolation : ≥ 1000 MOhm·km.
Lignes de communication et paire de réserve, fil de contrôle
Résistance maximale du conducteur : 17,9 Ω/km à 20°C.
Résistance d'isolation : ≥ 1000 MOhm·km.
Plage de température de fonctionnement : -20°C / +90°C.
Classement en tension : 600/1000 V.
Caractéristiques ignifuges
Résistance au feu : Conforme à la norme IEC 60331.
Propagation de la flamme : Conforme aux normes IEC 60332-1 et IEC 60332-3C.
Faible émission de fumée : Conforme à la norme IEC 61034-1/2.
Sans halogène : Conforme à la norme IEC 60754-1/2.
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
