Câbles composites

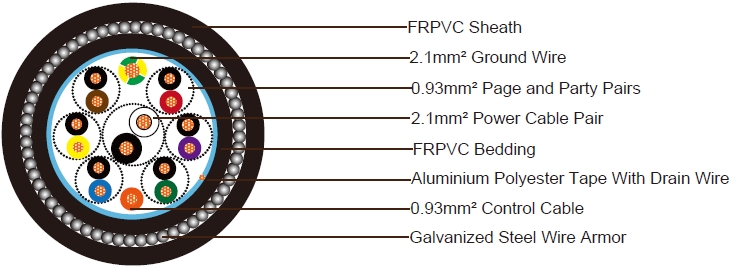

Câble composite à 16 conducteurs, ignifuge, résistant aux UV et aux insectes, avec armure en acier (SWA) et gaine en FRPVC
Construction:
1 paire de câble d'alimentation et 1 fil de masse
Conducteur : Cuivre recuit 2,10 mm² (42/0,25 mm).
Isolation : Matériau en PVC. Épaisseur 0,5 mm.
Couleurs d'isolation : Noir et blanc.
Couleur du fil de masse : Jaune-vert.
6 paires de communication et de partie, 1 fil de contrôle
Conducteur : Cuivre recuit 0,93 mm² (19/0,25 mm).
Isolation : Matériau en PVC. Épaisseur 0,5 mm.
Couleurs des paires :
Rouge-Noir/Rouge
Violet-Noir/Violet
Vert-Noir/Vert
Bleu-Noir/Bleu
Jaune-Noir/Jaune
Brun-Noir/Brun
Couleur du fil de contrôle : Orange.
Assemblage des éléments
Composition du cœur : Les six paires et le fil de contrôle sont disposés autour de la paire d'alimentation et du fil
de masse.
Écran collectif : Ruban laminé en aluminium/polyéthylène téréphtalate (p.e.t.p.) appliqué avec le côté métallique
en contact électrique avec un fil de drainage en cuivre tressé de 7 brins de 0,25 mm, au-dessus du ruban de
liaison en p.e.t.p.
Revêtement : Composé en FRPVC (polyvinylchlorure ignifuge) de 1,0 mm.
Armure : Fil d'acier galvanisé de 1,6 mm. Des options de tresse en fil d'acier de 0,2 mm avec une couverture de
80% ou fil d'acier galvanisé de 1,25 mm sont également disponibles.
Gaine : Composé en FRPVC résistant aux UV et aux insectes est appliqué sur l'armure. Épaisseur 1,7 mm,
diamètre total 26,75 ± 1,25 mm.
Couleur de la gaine : Noir.
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
