Câbles composites
3x12AWG Câble d'alimentation + 2x(1x2x22AWG) Paires de données + 4 Cœurs Câble optique SWB LSZH Câble composite
Application:
Le câble composite CCTV blindé est principalement utilisé pour les connexions d'applications de surveillance
vidéo (CCTV). Il peut être utilisé pour relier le système de contrôle CCTV aux caméras CCTV. La tresse en armure
en acier fournit une protection supplémentaire au câble, tandis que la gaine extérieure en LSZH (faible fumée,
sans halogène) offre une capacité de retardateur de flamme en cas d'incendie

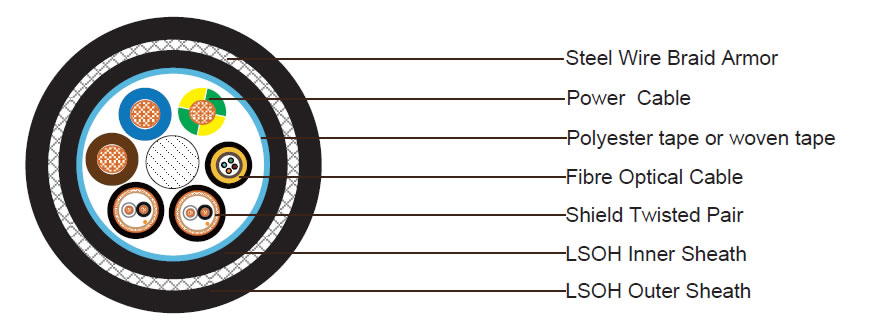

Construction:
3x12AWG Câble d'alimentation
Conducteur : Fil tressé en cuivre étamé 12AWG conforme à la norme IEC 60228 Classe 2.
Isolation : Composé en XLPE. Diamètre extérieur nominal 3,75 mm.
Couleurs d'isolation : Bleu, brun et vert/jaune.
2x(1x2x22AWG) Paires tordues blindées
Conducteur : Fil tressé en cuivre étamé 22AWG conforme à la norme IEC 60228 Classe 2.
Isolation : Matériau en PE. Épaisseur 0,4 mm.
Couleurs d'isolation : Noir et blanc.
Écran : Ruban en aluminium polyester avec fil de drainage tressé en cuivre étamé 24 AWG.
Gaine : Gaine LSZH. Diamètre extérieur nominal 4,8 mm.
Couleur de la gaine : Noir et gris.
4 Cœurs Câble optique à tube central libre
Fibres optiques : Fibres multimode câblées conformes ou dépassant les exigences de la spécification ITU-T G.651.
Tube libre : Tubes en PBT contenant 4 fibres. Les tubes sont remplis d'un gel thixotrope pour empêcher
l'ingression d'eau.
Fils d'aramide : Des fils d'aramide sont disposés autour du tube central pour servir de membre de renforcement
périphérique.
Gaine : Gaine extérieure LSZH extrudée sur le fil d'aramide. Diamètre extérieur nominal environ 5,0 mm.
Couleur de la gaine : Noir.
Assemblage des éléments
Ruban d'emballage : Ruban en polyester ou ruban tissé.
Gaine intérieure : LSZH noir, épaisseur 1,0 mm.
Armure : Tresse en fil d'acier galvanisé, couverture 95%.
Gaine : FR-LSZH, épaisseur 1,6 mm, diamètre extérieur nominal 19,5 ± 1,5 mm.
Couleur de la gaine : Noir.
Note : D'autres configurations, tailles, couleurs et longueurs non spécifiées ici sont disponibles sur demande.
