中压电缆 三芯电力电缆-VDE 0276标准
应用
三芯电力线缆的电压的范围从3.8/6.6KV到19/33KV,频率为50Hz。主要应用于电力供应站,室内、室外敷设,管道、隧道内,矿井、
竖井中,土壤直埋和海底水中等多种场所,能承受相当的压力和机械外力,轴向拉力。
标准
DIN VDE 0276 Part 620 -622
HD 620 S1

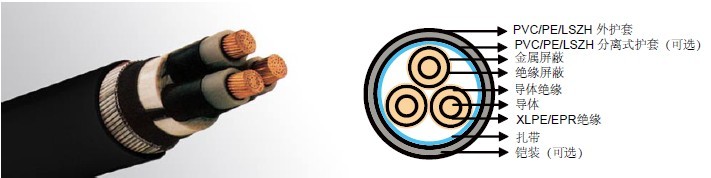

结构
导体: 绞合圆铜导体或铝导体,符合 IEC 60228,VDE 0276 2类/VDE 0295 HD 383. 导体内的所有间隙填充满防水介质,以防止在搬
运,安装,运行过程中导体进水。
导体屏蔽:导体屏蔽包含非金属挤压层,紧紧包覆绝缘层的半导体复合层,以排除内部间隙。屏蔽层最小厚度为0.3毫米,最大电阻率不得
超过90°C的500欧姆。
绝缘: 挤压XLPE-2XI1型混合物,遵循 DIN VDE 0207 22部分和HD 620.1 标准,具有高度交联,不受污染,避免间隙和耐热性。标称
绝缘厚度见表1
表 1. 绝缘厚度
标称绝缘面 积 |
标称电压下的绝缘厚度 | ||||
---|---|---|---|---|---|
3.6/6kV (Um=7.2)kV | 6/10KV (Um=12KV) | 8.7/15KV (Um=17KV) | 12/20KV (Um=24KV) | 18/30KV (Um=36KV) | |
mm² | mm | mm | mm | mm | mm |
|
XLPE | XLPE | XLPE | XLPE | XLPE |
35 | 2.5 | 3.4 | 4.5 | 5.5 | - |
50 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
70 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
95 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
120 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
150 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
185 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
240 | 2.6 | 3.4 | 4.5 | 5.5 | 8.0 |
300 | 2.8 | 3.4 | 4.5 | 5.5 | 8.0 |
400 | 3.0 | 3.4 | 4.5 | 5.5 | 8.0 |
绝缘屏蔽:
非金属挤压绝缘屏蔽层,交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力
。作为一个选项,一个半导体胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米,最大为500欧姆的电阻率,高温环境可达
90℃。屏蔽是紧密安装在绝缘排除所有空气空隙,可以很容易地在现场用手剥离。
导体防水层:绝缘屏蔽层覆一层半导体防水层,此防水层可以防止水分的渗出,确保其纵向防水性能。
金属层: 铜丝铠装金属层应用在防水层的外层,最小直径为0.5mm,铜丝,铜带呈螺旋形裹覆,最小厚度为0.1mm。总的屏蔽层面积见表
2.金属层提供了一个接地故障电流路径,可承受的电流故障为1000A,每秒钟温度可达160℃。同心导体最小截面积遵循DIN VDE 0273
& 0276标准。
总的屏蔽层面积见表2.
表 2. 最小总的屏蔽层面积
标称截面积 | 最小金属屏蔽面积 | 铜丝屏蔽的直流阻抗 |
---|---|---|
mm² | mm² | mm |
Up to 120 | 16 | 1.06 |
150-300 | 25 | 0.72 |
400-630 | 35 | 0.51 |
800-1000 | 50 | 0.35 |
分离器/防水层: 金属屏蔽可以覆在非导体防水层带表层,确保此防水层的纵向防水性能。 分离式护套 (铠装线缆): 分离式护套包括一个挤
压层,铠装线缆中挤压层材料为PVC,PE或者LSZH。分离式护套厚度见表3.
表3:分离式护套厚度表
线芯直径 | 内护套近似厚度 | |
---|---|---|
mm | mm | |
> | < |
|
35 | 45 | 1.4 |
45 | 60 | 1.6 |
60 | 80 | 1.8 |
80 | - | 2.0 |
铠装线缆:
铠装层的组成
1)双层镀锌钢带应用在内护套层的外层,铠装厚度见表4
表4:镀锌钢带铠装厚度
内径 | 镀锌钢带铠装厚度 | |
---|---|---|
mm | mm | |
> | < |
|
- | 30 | 0.2 |
30 | 70 | 0.5 |
70 | - | 0.8 |
2)厚度为8.0mm镀锌扁平钢丝铠装包覆在内护套的外层,覆盖率为90%,厚度为0.3mm的镀锌钢带铠装覆在扁平钢丝铠装层的外层,
覆盖率为50%。
外护套:
外护套包含一层挤压PE复合物DMP2遵循HD620.1和遵循DIN VDE 0276 Part3部分的2YM3类型,或PVC复合物DMV6遵循
HD620.1和遵循DIN VDE0276 Part3的YM5。普通护套厚度为2.5mm(1/500mm 18/30sq 2.6mm),适用于光照环境下及当地线缆
操作的大气环境。
物理特性:
工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 15 x OD (非金属护套)
30 x OD (铝护套)
表 5. 常规/操作/测试:
额定电压 Uo/U | 工作电压 (Um) | 测试电压 (rms) |
---|---|---|
3.6/6KV | 8KV | 12.5KV |
6/10KV | 12KV | 21KV |
8.7/15KV | 18KV | 30.5KV |
12/20KV | 24KV | 42KV |
18/30KV | 36KV | 63KV |
类型编码:
线芯
N 遵循VDE标准 (没有铜导体的缩写)
A AL导体
- 铜导体
绝缘
2X XLPE绝缘
屏蔽
C 同心铜导体
CE 单芯同心铜导体
S 铜丝,铜带屏蔽螺旋缠绕
SE 每芯铜线外围加一层铜带屏蔽,呈螺旋式
(G) 纵向防水屏蔽
铠装
F 镀锌扁平钢丝铠装
G 复合镀锌钢带铠装
B 钢带铠装
R 镀锌圆钢丝铠装
外护套
2Y PE
Y PVC
H LSZH
K 铅护套
KL AL护套
三芯 3.6/6KV (Um=7.2KV)
N2XSEY
NA2XSEY
电缆结构参数
标称截面积 | 近似导体外 径 | 绝缘标称厚 度 | 铜带厚度 | 铜丝屏蔽面积 | 近似绝缘外 径 | 标称护套厚 度 | 近似外径 | 近似重量 | |
---|---|---|---|---|---|---|---|---|---|
Cu | Al | ||||||||
mm² | mm | mm | mm | mm² | mm | mm | mm | kg / km | kg / km |
25 | 6.05 | 2.5 | 0.1 | 16 | 12.5 | 1.5 | 37 | 2100 | 1600 |
35 | 7.10 | 2.5 | 0.1 | 16 | 13.5 | 1.6 | 39 | 2500 | 1800 |
50 | 8.25 | 2.5 | 0.1 | 16 | 14.7 | 1.6 | 42 | 3000 | 2100 |
70 | 9.90 | 2.5 | 0.1 | 16 | 16.3 | 1.7 | 46 | 3800 | 2500 |
95 | 11.7 | 2.5 | 0.1 | 16 | 18.1 | 1.7 | 50 | 4800 | 3000 |
120 | 13.1 | 2.5 | 0.1 | 16 | 19.5 | 1.8 | 53 | 5800 | 3500 |
150 | 14.3 | 2.5 | 0.1 | 25 | 20.7 | 1.8 | 56 | 6700 | 3900 |
185 | 16.3 | 2.5 | 0.1 | 25 | 22.7 | 1.9 | 60 | 8100 | 4600 |
240 | 18.7 | 2.6 | 0.1 | 25 | 25.3 | 1.9 | 66 | 10200 | 5600 |
300 | 20.9 | 2.8 | 0.1 | 25 | 27.9 | 2.0 | 72 | 12500 | 6700 |
400 | 23.7 | 3.0 | 0.1 | 35 | 31.1 | 2.1 | 80 | 15600 | 8200 |
三芯 3.6/6KV (Um=7.2KV) 镀锌钢带铠装
N2XSEYBY
NA2XSEYBY
电缆结构参数
标称截面积 | 近似导体外 径 | 绝缘标称厚 度 | 铜带厚度 | 铜丝屏蔽面积 | 近似绝缘外 径 | 标称铠装厚 度 | 标称护套厚 度 | 近似外径 | 近似重量 | |
---|---|---|---|---|---|---|---|---|---|---|
Cu | Al | |||||||||
mm² | mm | mm | mm | mm² | mm | mm | mm | mm | kg / km | kg / km |
25 | 6.05 | 2.5 | 0.1 | 16 | 12.5 | 0.5 | 2.2 | 39 | 2800 | 2300 |
35 | 7.10 | 2.5 | 0.1 | 16 | 13.5 | 0.5 | 2.3 | 42 | 3200 | 2600 |
50 | 8.25 | 2.5 | 0.1 | 16 | 14.7 | 0.5 | 2.4 | 45 | 3800 | 2900 |
70 | 9.90 | 2.5 | 0.1 | 16 | 16.3 | 0.5 | 2.5 | 49 | 4700 | 3400 |
95 | 11.7 | 2.5 | 0.1 | 16 | 18.1 | 0.5 | 2.6 | 53 | 5800 | 4000 |
120 | 13.1 | 2.5 | 0.1 | 16 | 19.5 | 0.5 | 2.7 | 56 | 6800 | 4600 |
150 | 14.3 | 2.5 | 0.1 | 25 | 20.7 | 0.5 | 2.8 | 59 | 7900 | 5100 |
185 | 16.3 | 2.5 | 0.1 | 25 | 22.7 | 0.8 | 2.9 | 64 | 9400 | 5900 |
240 | 18.7 | 2.6 | 0.1 | 25 | 25.3 | 0.8 | 3.1 | 70 | 11700 | 7000 |
300 | 20.9 | 2.8 | 0.1 | 25 | 27.9 | 0.8 | 3.3 | 76 | 14100 | 8300 |
400 | 23.7 | 3.0 | 0.1 | 35 | 31.1 | 0.8 | 3.6 | 85 | 18300 | 10900 |
N2XSEYFGbY
NA2XSEYFGbY
电缆结构参数
标称截面积 | 近似导体外 径 | 绝缘标称厚 度 | 铜带厚度 | 铜丝屏蔽面积 | 近似绝缘外 径 | 标称铠装厚 度 | 标称护套厚 度 | 近似外径 | 近似重量 | |
---|---|---|---|---|---|---|---|---|---|---|
Cu | Al | |||||||||
mm² | mm | mm | mm | mm² | mm | mm | mm | mm | kg / km | kg / km |
25 | 6.05 | 2.5 | 0.1 | 16 | 12.5 | 0.8 | 2.2 | 40 | 2900 | 2400 |
35 | 7.10 | 2.5 | 0.1 | 16 | 13.7 | 0.8 | 2.3 | 42 | 3300 | 2700 |
50 | 8.25 | 2.5 | 0.1 | 16 | 14.7 | 0.8 | 2.4 | 45 | 3900 | 3000 |
70 | 9.90 | 2.5 | 0.1 | 16 | 16.3 | 0.8 | 2.5 | 49 | 4900 | 3600 |
95 | 11.7 | 2.5 | 0.1 | 16 | 18.1 | 0.8 | 2.6 | 53 | 6000 | 4200 |
120 | 13.1 | 2.5 | 0.1 | 16 | 19.5 | 0.8 | 2.7 | 56 | 7000 | 4700 |
150 | 14.3 | 2.5 | 0.1 | 25 | 20.7 | 0.8 | 2.8 | 59 | 8100 | 5200 |
185 | 16.3 | 2.5 | 0.1 | 25 | 22.7 | 0.8 | 2.9 | 64 | 9600 | 6100 |
240 | 18.7 | 2.6 | 0.1 | 25 | 25.3 | 0.8 | 3.1 | 70 | 11900 | 7200 |
300 | 20.9 | 2.8 | 0.1 | 25 | 27.9 | 0.8 | 3.3 | 76 | 14300 | 8600 |
400 | 23.7 | 3.0 | 0.1 | 35 | 31.1 | 0.8 | 3.6 | 84 | 17700 | 10300 |
电气性能参数
标称 截面积 |
直流电阻 CU / AL |
交流电阻 CU / AL |
额定短路电 流CU / AL 1 sec |
电容 | 充电电流 | 铜丝屏蔽短路额定电流 1 sec | 铜带屏蔽短路额定电流 1 sec | 电抗 | 电感 |
---|---|---|---|---|---|---|---|---|---|
mm² | µΩ/m | µΩ/m | kA | pF/m | mA/m | kA | kA | µΩ/m | nH/m |
25 | 727/1200 | 927/1538 | 3.6/2.3 | 272 | 0.33 | 2.6 | 0.4 | 116 | 370 |
35 | 524/868 | 668/1113 | 5.0/3.2 | 301 | 0.36 | 2.6 | 0.5 | 108 | 350 |
50 | 387/641 | 494/822 | 6.8/4.4 | 332 | 0.40 | 2.6 | 0.5 | 102 | 330 |
70 | 268/443 | 343/568 | 9.8/6.3 | 383 | 0.46 | 2.6 | 0.6 | 97 | 310 |
95 | 193/320 | 248/410 | 13.3/8.5 | 432 | 0.52 | 2.6 | 0.6 | 92 | 290 |
120 | 153/253 | 196/325 | 17.2/11.0 | 474 | 0.57 | 2.6 | 0.7 | 89 | 280 |
150 | 124/206 | 159/265 | 21.2/13.5 | 511 | 0.61 | 4.3 | 0.7 | 87 | 280 |
185 | 99.1/164 | 128/211 | 26.6/17.0 | 562 | 0.67 | 4.3 | 0.8 | 86 | 270 |
240 | 75.4/125 | 98/161 | 34.9/22.3 | 602 | 0.72 | 4.3 | 0.9 | 83 | 260 |
300 | 60.1/100 | 80/130 | 43.8/28.0 | 622 | 0.75 | 4.3 | 1.0 | 82 | 260 |
400 | 47.0/77.8 | 64/102 | 57.3/36.6 | 648 | 0.78 | 5.8 | 1.1 | 80 | 250 |
三芯 8.7/15KV (Um=17.5KV)
三芯 12/20KV (Um=24KV)
三芯 18/30KV (Um=36KV)
三芯额定电流 1.8/3KV(Um=7.2 )KV to 26/35KV(Um=42KV)
